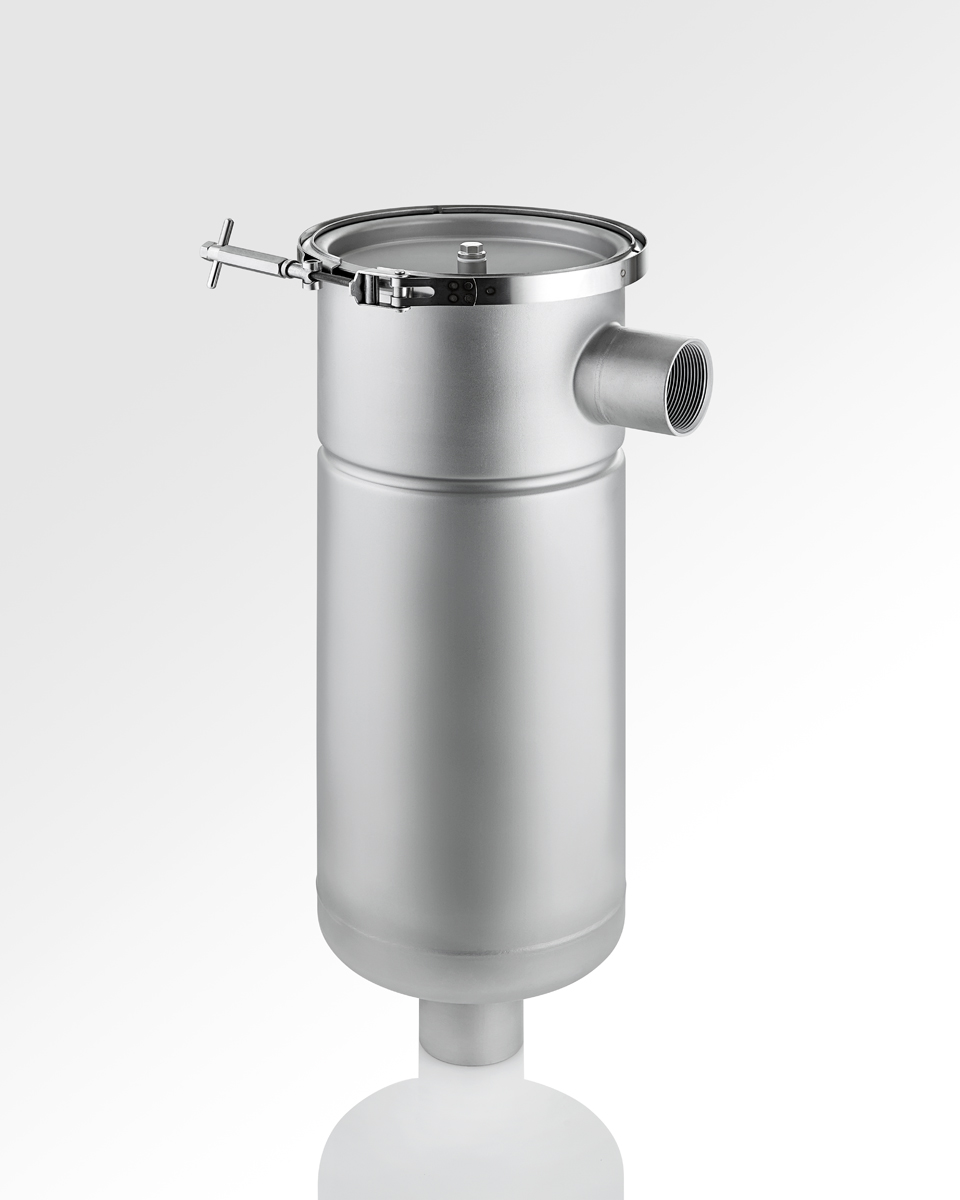

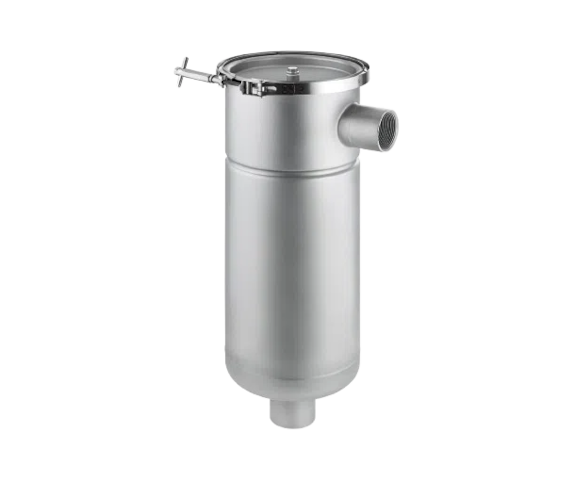

Beutelfilter EL

Die leichte Edelstahlausführung mit seitlichem Einlaufprinzip.

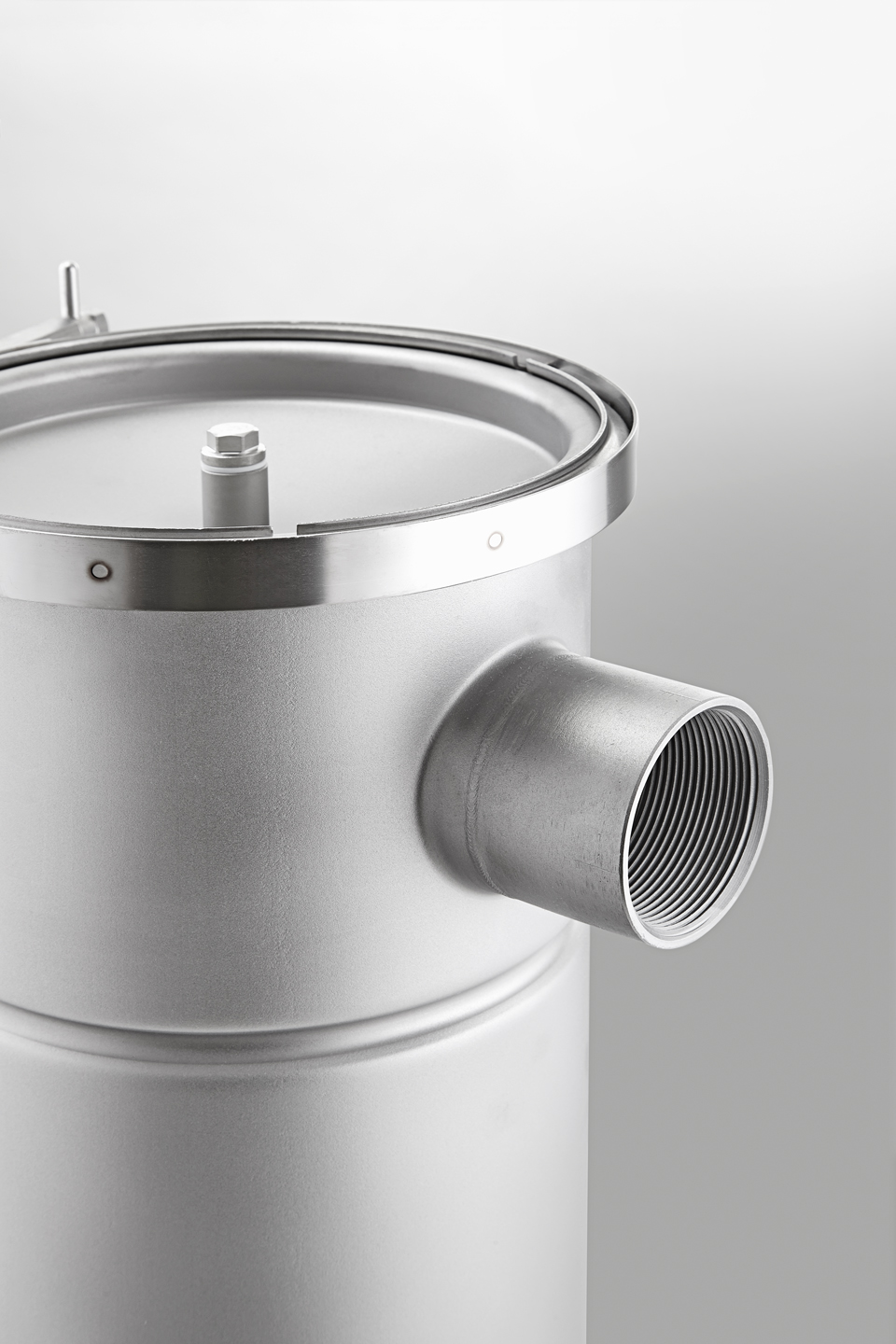

Das besondere Konstruktionsmerkmal ist die leichte Edelstahlausführung mit dem seitlichen Einlaufprinzip, das ein Nach- oder Überlaufen der Suspension bei geöffnetem Gehäusedeckel verhindert.

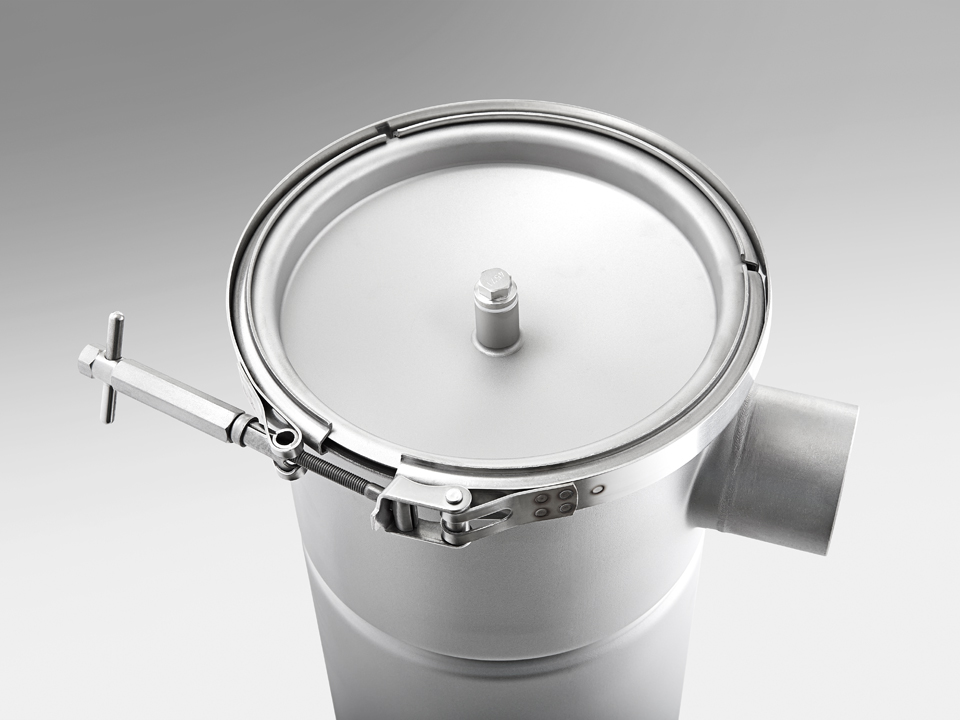

Der V-Schellenverschluss ermöglicht ein leichtes Öffnen und Schließen des Deckels. Die Installation erfolgt freitragend, über ein Fußgestell oder über Wandbefestigungsschellen. Die preisgünstige EL-Variante ist nur in der Standardausführung lieferbar. ... Weiterlesen Funktion
Beutelfilter bestehen aus den drei Komponenten, Filtergehäuse, Druckaufnahmekorb und Filterbeutel. Die Filtration erfolgt von innen nach außen. Die zu filtrierende Flüssigkeit (Suspension) tritt durch den Einlauf in das Filtergehäuse ein, fließt durch den mit einem Druckaufnahmekorb verstärkten Filterbeutel und verlässt ihn durch den Bodenauslauf. Durch die Verwendung eines Verdrängungskörpers kann die Resttrübmenge reduziert werden. Die im Beutel befindlichen Feststoffe können leicht entsorgt werden, da der Beutel aufgrund seines geringen Eigenvolumens wenig Restflüssigkeit aufnimmt.

Ihre Vorteile und Nutzen
Beutelfilter-Systeme sind anwenderfreundlich, vielseitig, Kosten sparend, robust und qualitativ hochwertig konstruiert. Die Reinigung des Innengehäuses wird durch die glatte und totraumfreie Bauart erleichtert. Zum Öffnen der Beutelfilter sind keine Spezialwerkzeuge notwendig, damit werden die Reinigung und der Wechsel des Filterbeutels vereinfacht. Eine Vielzahl von Ring-Filterbeuteln und ein breites Zubehörprogramm bieten wir ebenfalls an. weniger anzeigen

Codierung

GerätetypAnzahl BeutelGrößeMaterialDruckAnschlussAnschlusstyp
EL11S6DN50M

Technische Daten

TypEL
Beutelgröße1     I 2     I 10     I 20     (siehe Ring-Filterbeutel)
Max. Betriebsdaten (bar):6     I 6     I 9       I 9
Max. Durchsatzleistung (m³/h):20   I 40   I 6       I 12
Werkstoff:Edelstahl 1.4571
Anschlüsse:Größe 1 und 2:    2" Muffen – DN50 (M)
Größe 10:    1" Muffen – DN25 (M) oder 1½" Muffen – DN40 (M)
Größe 20:    1½" Muffen – DN40 (M)

Downloads

Datenblatt EL-1-1-S-6-DN50-M
PDF | 124 Kb | DE
  Datenblatt EL-1-2-S-6-DN50-M
PDF | 53 Kb | DE
Datenblatt EL-1-10-S-10-DN40-M
PDF | 460 Kb | DE
  Datenblatt EL-1-20-S-10-DN40-M
PDF | 403 Kb | DE
Technische Daten Beutelfilter
PDF | 24 Kb | DE
