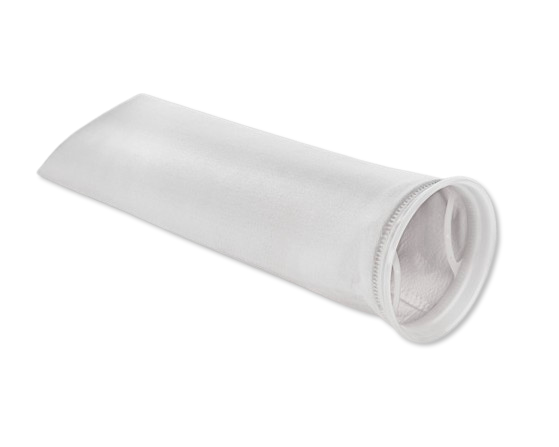

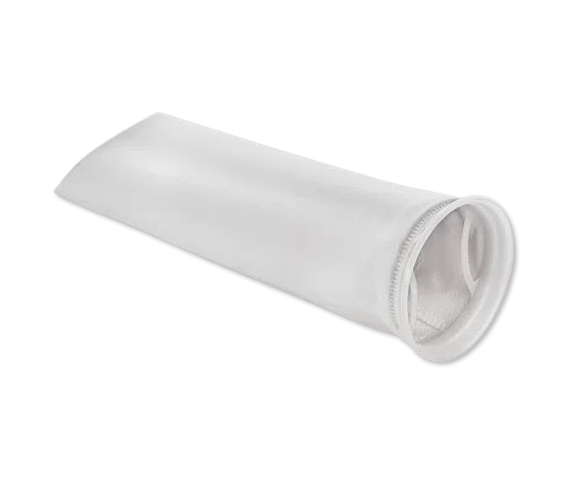

WeBaX Standard Filterbeutel
Effiziente Filtration für anspruchsvolle Industrieanwendungen – zuverlässig, leistungsstark, vielseitig.
Unsere WeBaX Standard Filterbeutel von Schwegmann Filtrations-Technik bieten Ihnen erstklassige Filterlösungen, die in der deutschen Industrie etabliert sind. Ob bei der Herstellung von Farben und Lacken, Druckfarben, Kühl- und Prozesswasser, Chemikalien, Klebstoffen oder Lösungsmitteln – unsere Filterbeutel sind die Antwort auf anspruchsvolle Filtrationsanforderungen. Sie eignen sich ideal für Anwendungen, bei denen offene Filtrationen nicht mehr ausreichen, sei es aufgrund höherer Durchsätze, Drucke, Temperaturen oder aggressiver Medien.

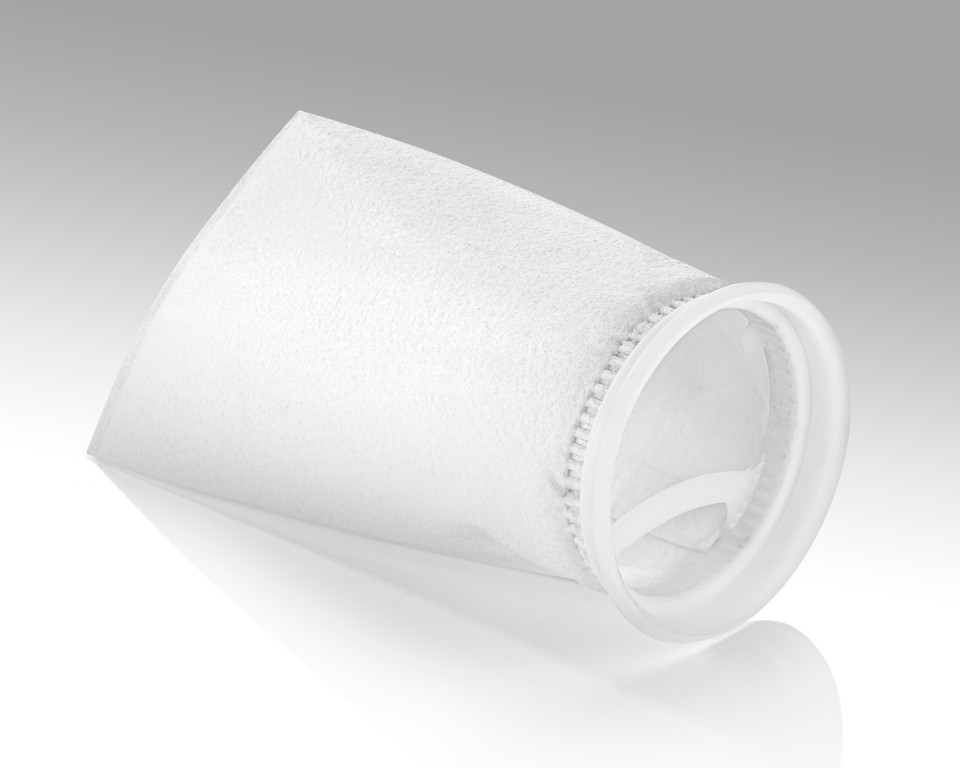

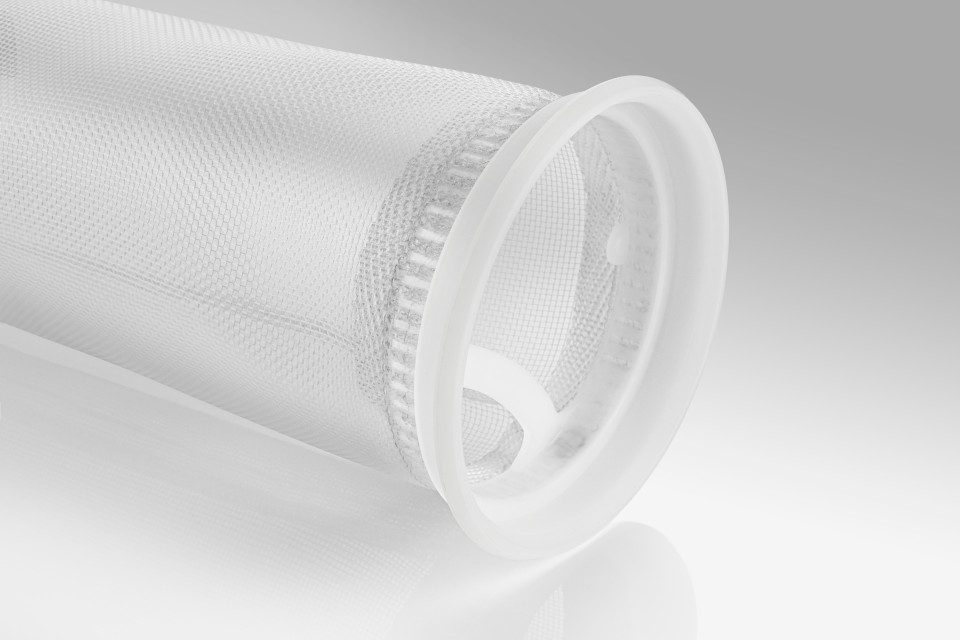

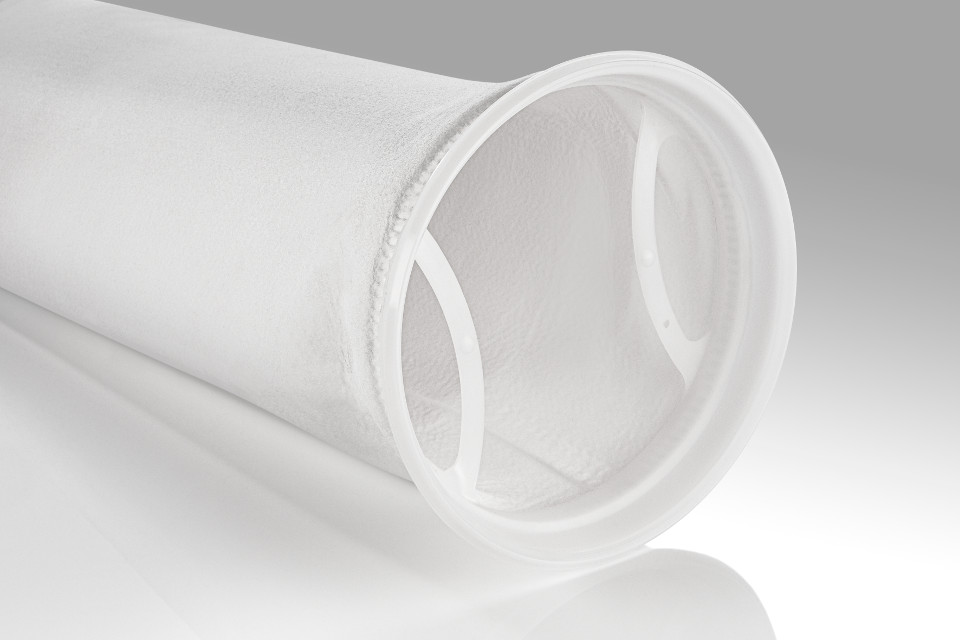

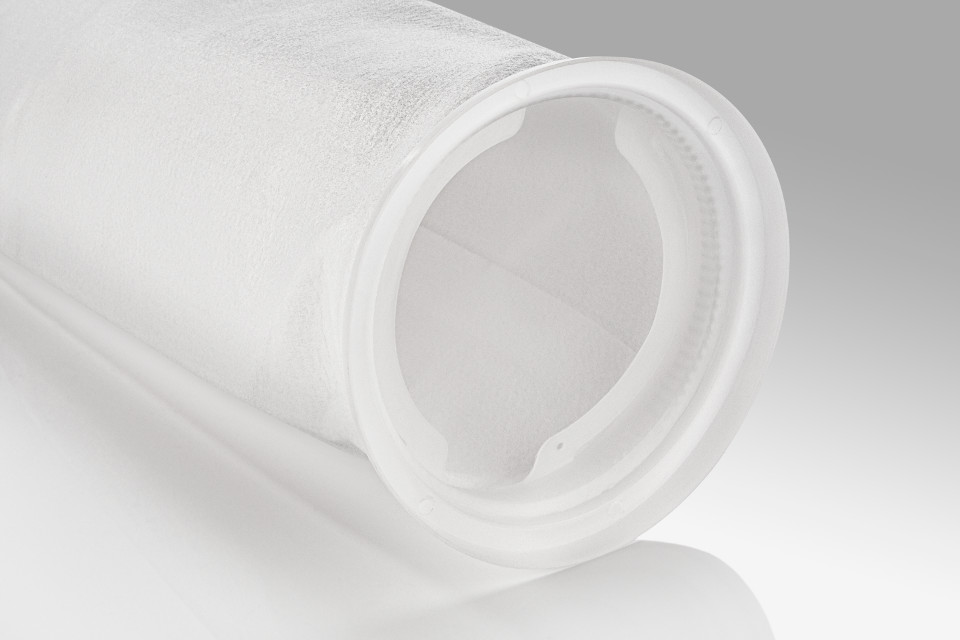

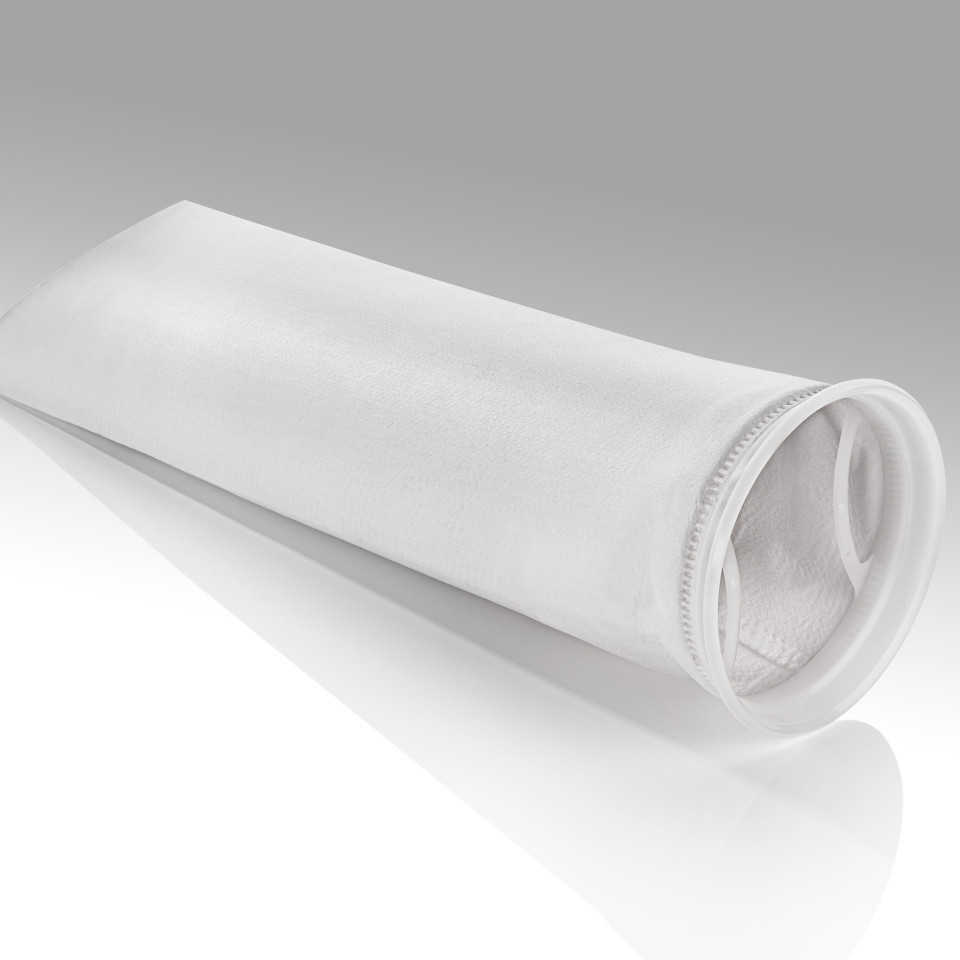

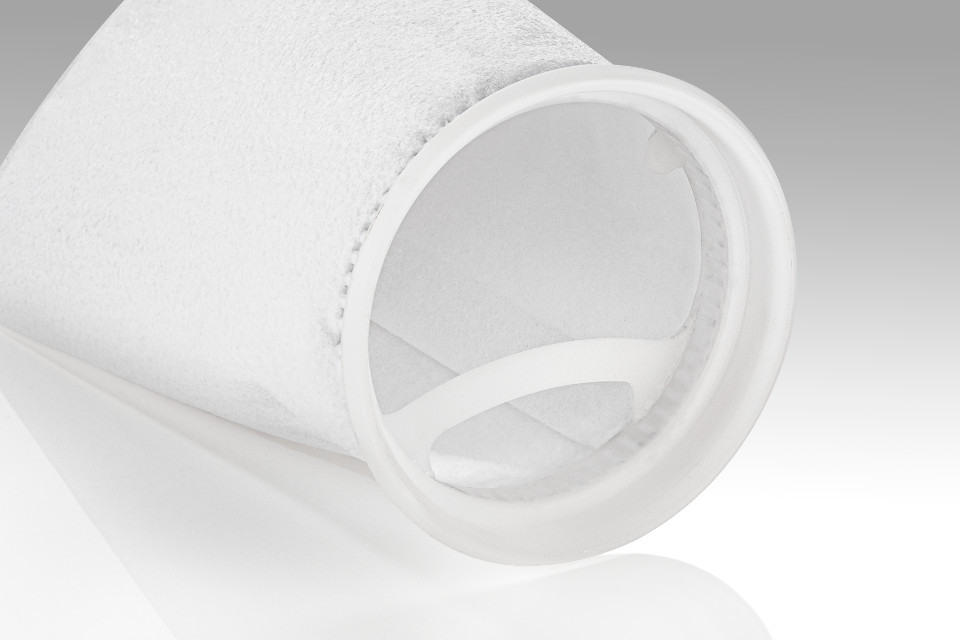

mit Kunststoffkragen

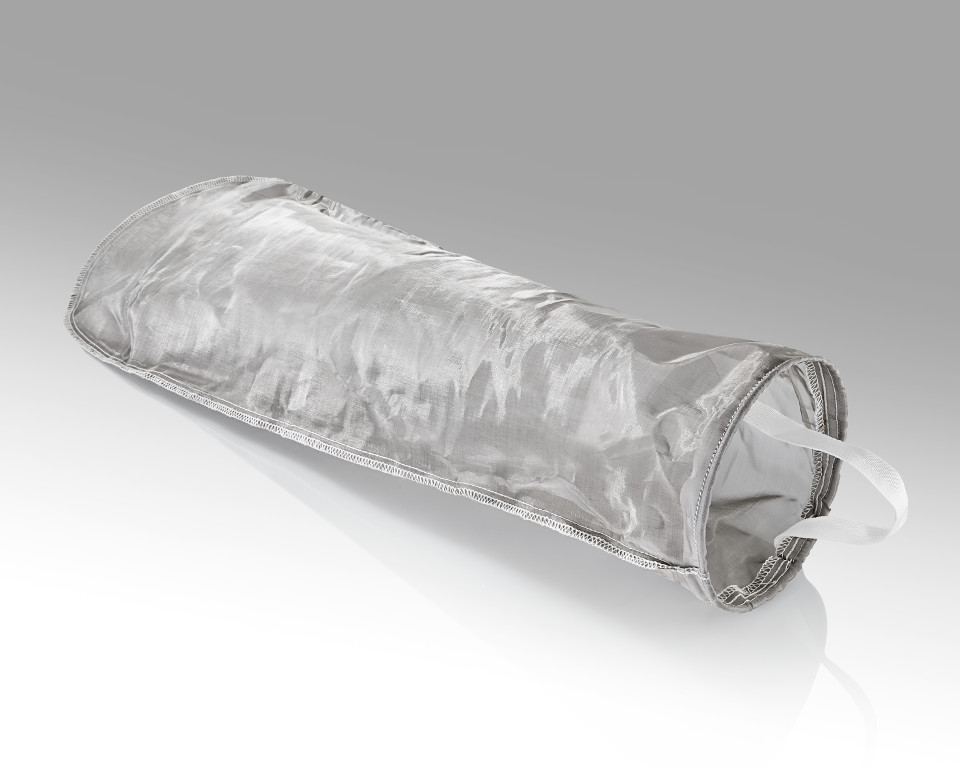

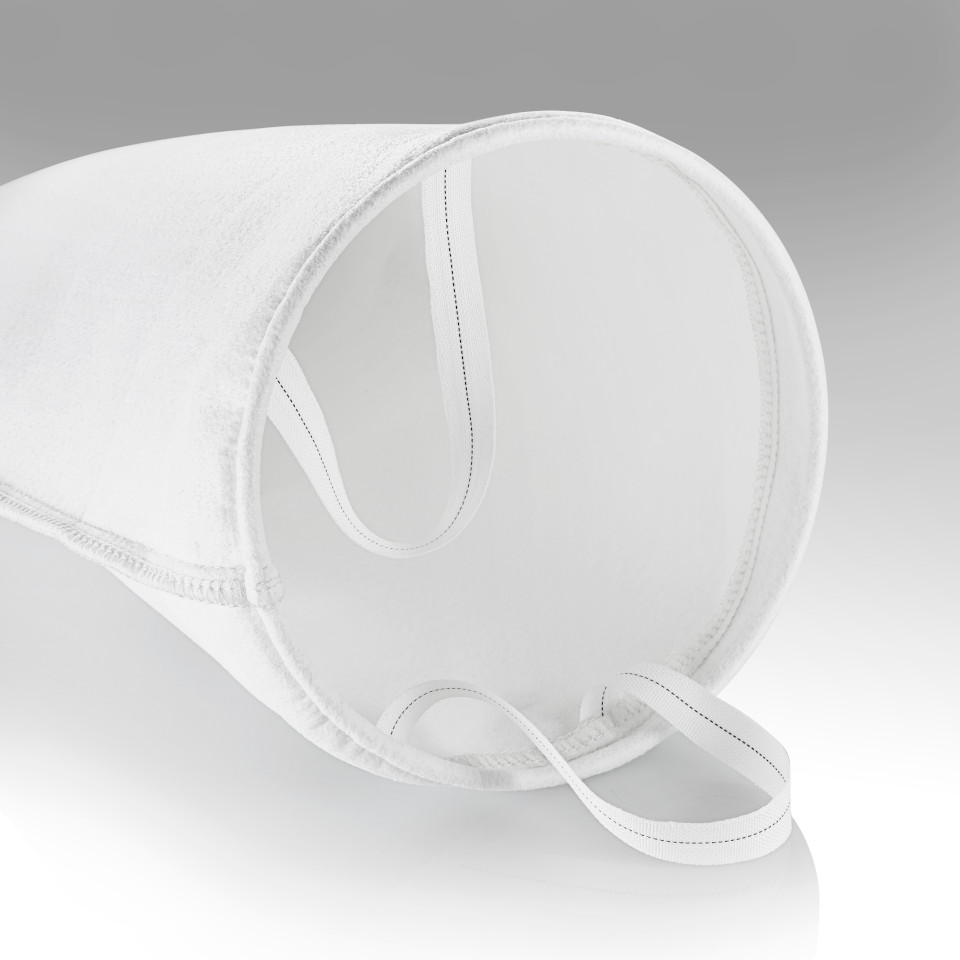

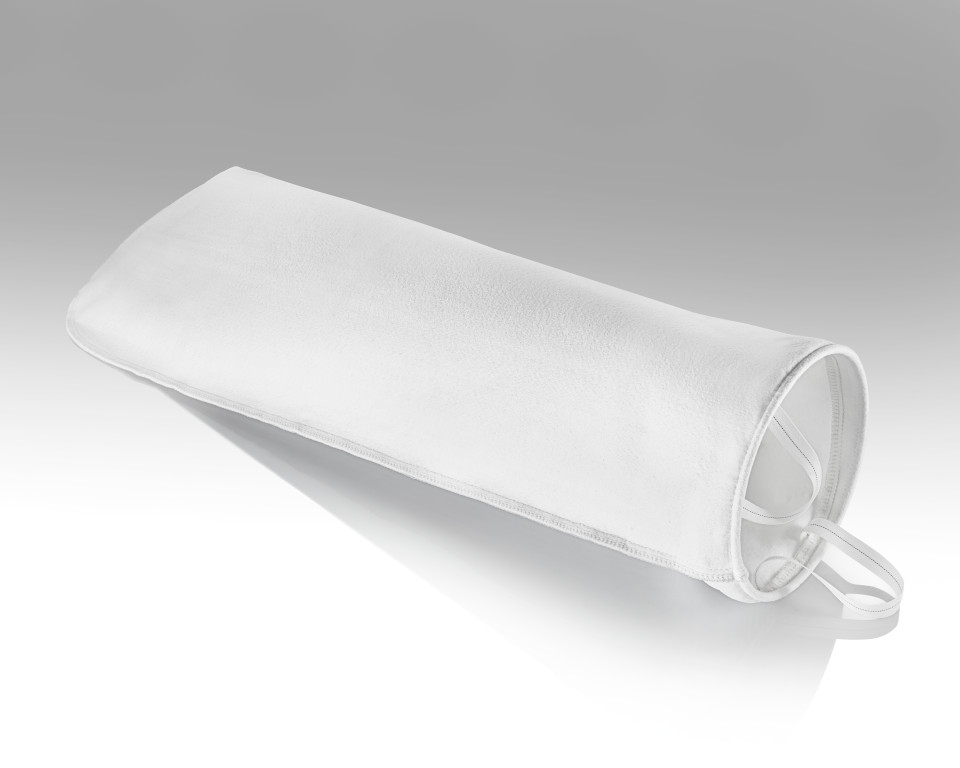

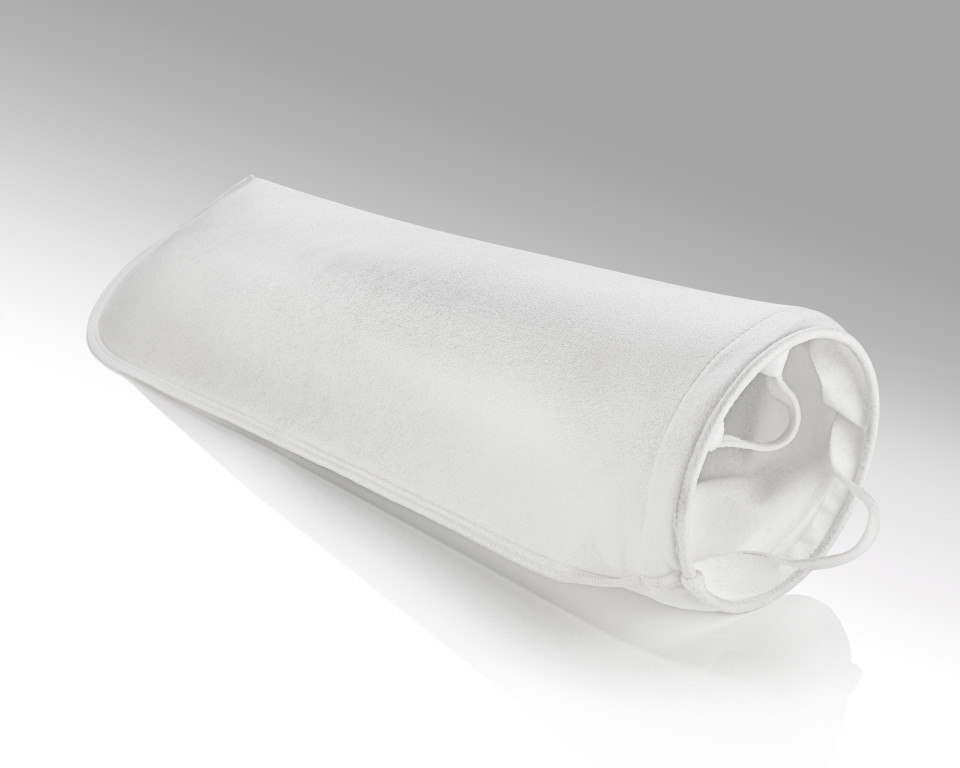

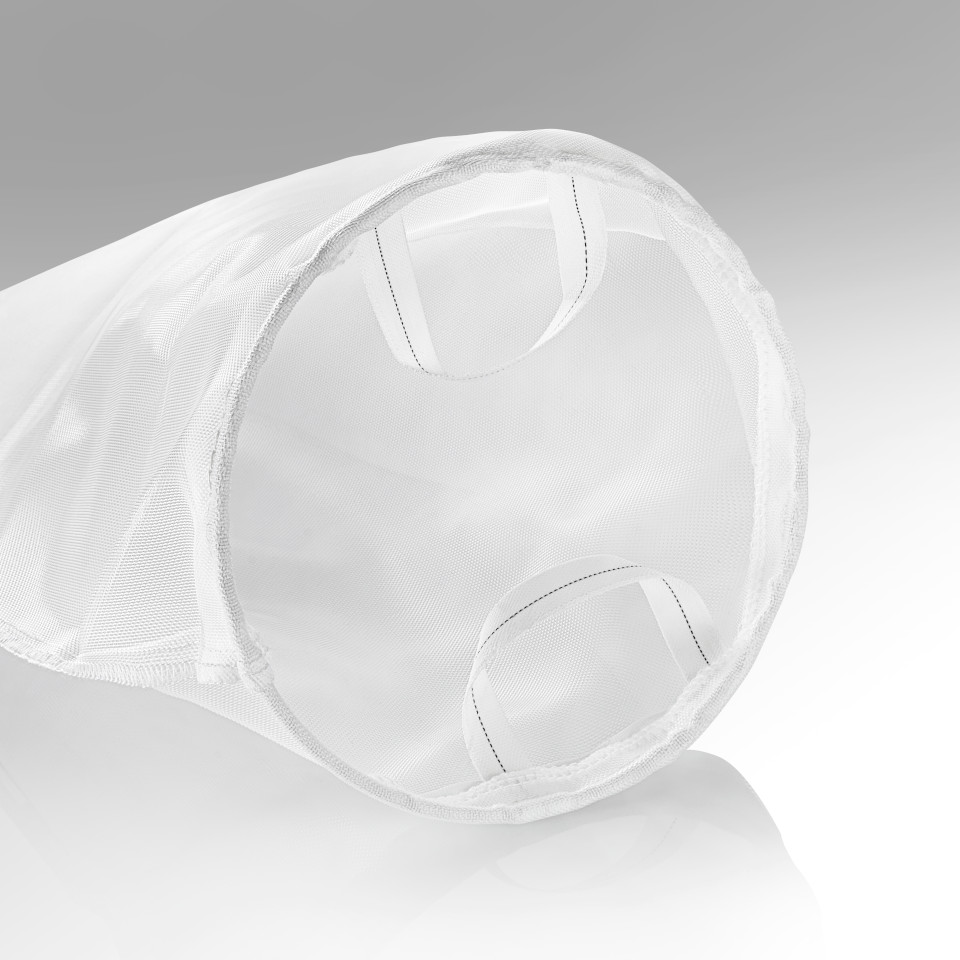

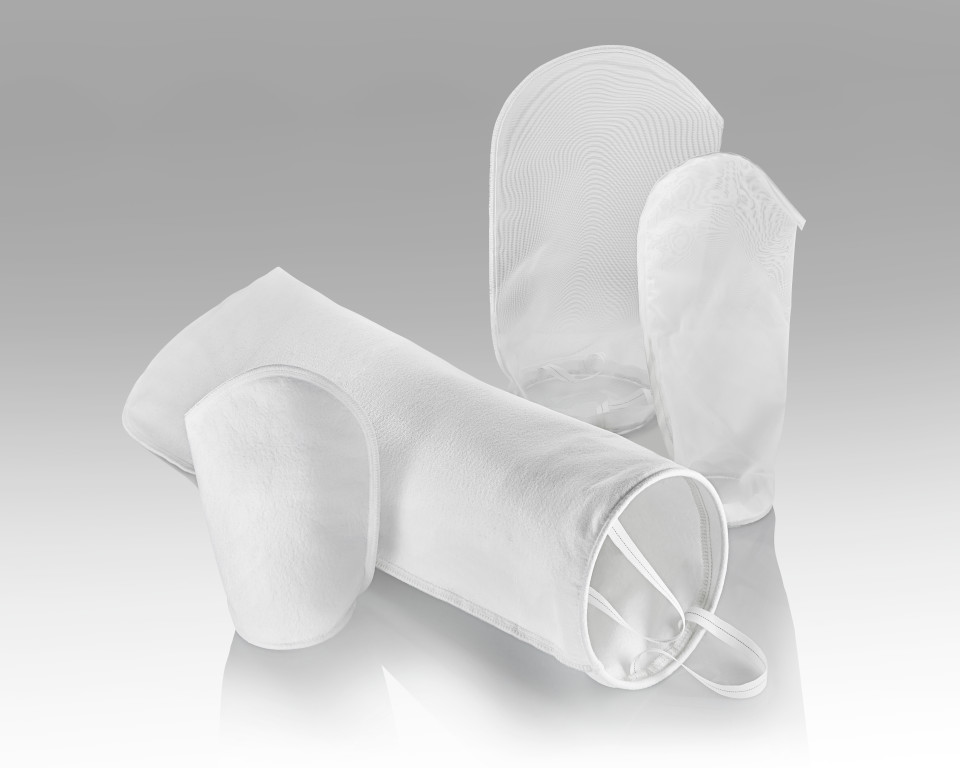

mit Ringen
| Technische Daten | |
|---|---|
| Material | Siebgewebe PA = Polyamid monofil PES = Polyester monofil PS = Polypropylen monofil PAC = Polyamid Carbon monofil PTFE oder ETFE = PTFE/ETFE monofi Nadelfilze PE = Polyester Nadelfilz P = Polypropylen Nadelfilz NY = Polyamid Nadelfilz PTFE = PTFE Nadelfilz NX = Nomex® Nadelfilz |
| Abmessungen | R1: 180 mm ø x 430 mm Länge R2: 180 mm ø x 810 mm Länge R5: 152 mm ø x 528 mm Länge (X100) R10: 105 mm ø x 230 mm Länge R20: 105 mm ø x 380 mm Länge RS: nach Ihren Vorgaben |
| Offene Siebfläche | R1: 0,25 m² R2: 0,50 m² R5: 0,20 m² R10: 0,08 m² R20: 0,13 m² |
| Volumen | R1: 9 Liter R2: 18 Liter R5: 7,5 Liter R10: 1,4 Liter R20: 2,5 Liter |
| Max. Differenzdruck | 2,5 bar |
| Empf. Differenzdruck | 0,8-1,5 bar |
| Max. Durchflussmenge | R1: 20 m³/h R2: 40 m³/h R5: 18 m³/h R10: 6 m³/h R20: 12 m³/h |
| Max. Temperatur | PA = 120°C PES = 120°C PS = 80°C PAC = 120°C PTFE/ETFE = 260°C PE = 120°C P = 80°C NY = 120°C PTFE = 260°C NX = 205°C |
| Ringe und Kragen | M = verzinkter Stahlring E = Edelstahlring K = Kunststoffkragen (Standard PPP) K(PES) = Kunststoffkragen (Standard PES) KS = Kunststoffkragen (PPS) KS(PES) = Kunststoffkragen (PES) SAN = Kunststoffkragen (Santoprene) KI = Plastik Ring (eingenäht) E(PTFE) = Edelstahlring, PTFE ummantelt |
| Material (Siebgewebe monofil) | |||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Maschenweite (µm) | 1 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 45 | 50 | 55 | 56 | 60 | 70 | 80 | 100 | 125 | 150 | 180 | 200 | 250 | 300 | 350 | 375 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1300 | 1500 | 1800 | 2000 |
| Polyamid (PA 6 and PA 6.6) | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • |
| Polyester (PES) | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • | |||||||
| Polypropylen (PS) | • | • | • | • | • | • | • | • | • | • | • | ||||||||||||||||||||||||
| Material (Siebgewebe monofil) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Maschenweite (µm) | 82 | 105 | 120 | 145 | 160 | 205 | 245 | 402 | 510 | 600 |
| Polyamide Carbon (PAC) | • | • | • | • | • | • | • | • | • | • |
| Material (Siebgewebe monofil) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Maschenweite (µm) | 50 | 80 | 150 | 200 | 250 | 300 | 400 | 420 | 500 | 600 | 850 | 1000 | 1800 |
| PTFE monofil (PTFE) | • | • | • | • | • | • | • | ||||||
| ETFE (ETFE) | • | • | • | • | • | • | • | • | • | ||||
| Material (Nadelfilz) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Filterfeinheit (µm) | 0,5 | 1 | 5 | 10 | 25 | 50 | 75 | 100 | 150 | 200 |
| Polyester (PE) | • | • | • | • | • | • | • | • | • | • |
| Polypropylen (P) | • | • | • | • | • | • | • | • | • | • |
| Polyamid (NY) | • | • | • | • | • | • | ||||
| PTFE needle felt (PTFE) | • | • | • | • | ||||||
| Nomex® (NX) | • | • | • | • | • | • | • | |||
| Codierung | ||||
|---|---|---|---|---|
| Material | Maschenweite I Filterfeinheit | Größe | Ringe I Kunststoffkragen | Innenliegende Naht |
| PA | 100 | R1 | K | IN |
| PA = Polyamid monofil PES = Polyester monofil PS = Polypropylen monofil PAC = Polyamid Carbon monofil PTFEMO = PTFE monofil ETFE = ETFE monofil PE = Polyester Nadelfilz P = Polypropylen Nadelfilz NY = Polyamid Nadelfilz PTFE = PTFE Nadelfilz NX = Nomex® Nadelfilz | gemäß Tabelle Maschenweiten & Filterfeinheiten | R1 = Größe 1 R2 = Größe 2 R10 = Größe 3 R20 = Größe 4 R5 = Größe X100 RS = nach Ihren Vorgaben | M = verzinkter Stahlring E = Edelstahlring K = Kunststoffkragen (Standard PPP) K(PES) = Kunststoffkragen (Standard PEP) KS = Kunststoffkragen (PPS) KS(PES) = Kunststoffkragen (PES) SAN = Kunststoffkragen (Santoprene®) KI = Plastik Ring (eingenäht) E(PTFE) = Edelstahlring, PTFE ummantelt | IN = ja leer = nein |
