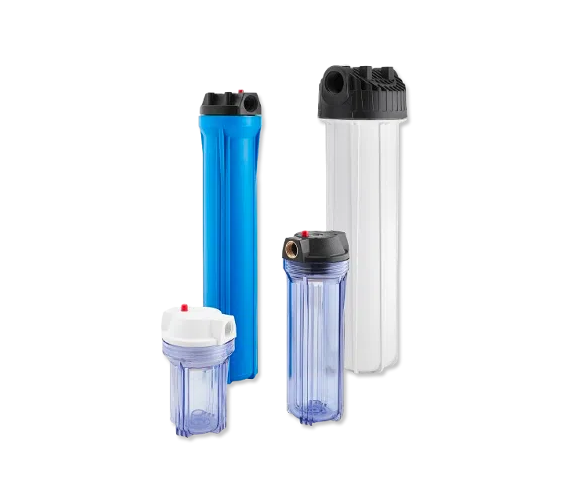

Kerzenfilter K-Serie
Kunststoff-Kerzenfilter sind Einzelkerzenfilter für beidseitig offene Standard-filterkerzen.
Die Kunststoff-Kerzenfilter Gehäuse sind in zwei Gehäuse-durchmessern (Version „S“ 12,2 cm und Version „L“ 18,5 cm) und drei Längen (5", 9" und 20") erhältlich.Der Gehäusekopf besteht aus Polypropylen und hat einen Ein- und Auslauf in ?" BSP, ¾" BSP, 1" BSP oder 1½" BSP, der gegenüberliegend im Kopf des Filtergehäuses angeordnet ist. Dadurch ist das Gehäuse leicht in Rohrleitungen anzubringen. ... Weiterlesen Der Sumpf der Version „S“ besteht wahlweise vollständig aus Polypropylen oder aus einem transparenten Sumpf (SAN). Die Version „L“ besteht vollständig aus Polypropylen.
Zwischen Gehäusekopf und Sumpf befindet sich eine NBR-O-Ringdichtung. Alternativ sind die Dichtungen in FPM erhältlich. Alle Gehäuse sind mit Entlüftung lieferbar (Zusatz „E“). weniger anzeigen
Codierung
| Typ | Kerzenanzahl | Länge | Ø Kerze | Material | Anschluss | Entlüftung |
|---|---|---|---|---|---|---|
| K | 1 | 20 | S | P | 1 | E |
Technische Daten
| K- | 1-5-S-P-3/8 1-5-S-S-3/8 | 1-9-S-P 1-9-S-S | 1-20-S-P | 1-9-L-P-1,5-E | 1-20-L-P-1,5-E |
|---|---|---|---|---|---|
| Max. Betriebsbedingungen (bar/°C) | 8/50 | ||||
| Filteranschlüsse (N1/N2) BSP Innengewinde (") | 3/8 | 3/8, ¾ | ¾, 1 | 1½ | 1½ |
| Filterkerzenlänge (") | 5 | 9¾ | 20 | 9¾ | 20 |
| Werkstoff Filterkopf | Polypropylen (P) | ||||
| Werkstoff Filtersumpf | Polypropylen (P) | Polypropylen (P) | Polypropylen (P) | Polypropylen (P) | Polypropylen (P) |
| SAN (S) | SAN (S) | ||||
| Werkstoff O-Ringdichtung | NBR | ||||
| Entlüftungsventil | optional (Zusatz „E“) | ja | |||
| Schlüssel | S-K-P-S | S-K-P-L | |||
| Befestigungskonsole | BK-K-S-S | BK-K-S-L | |||
