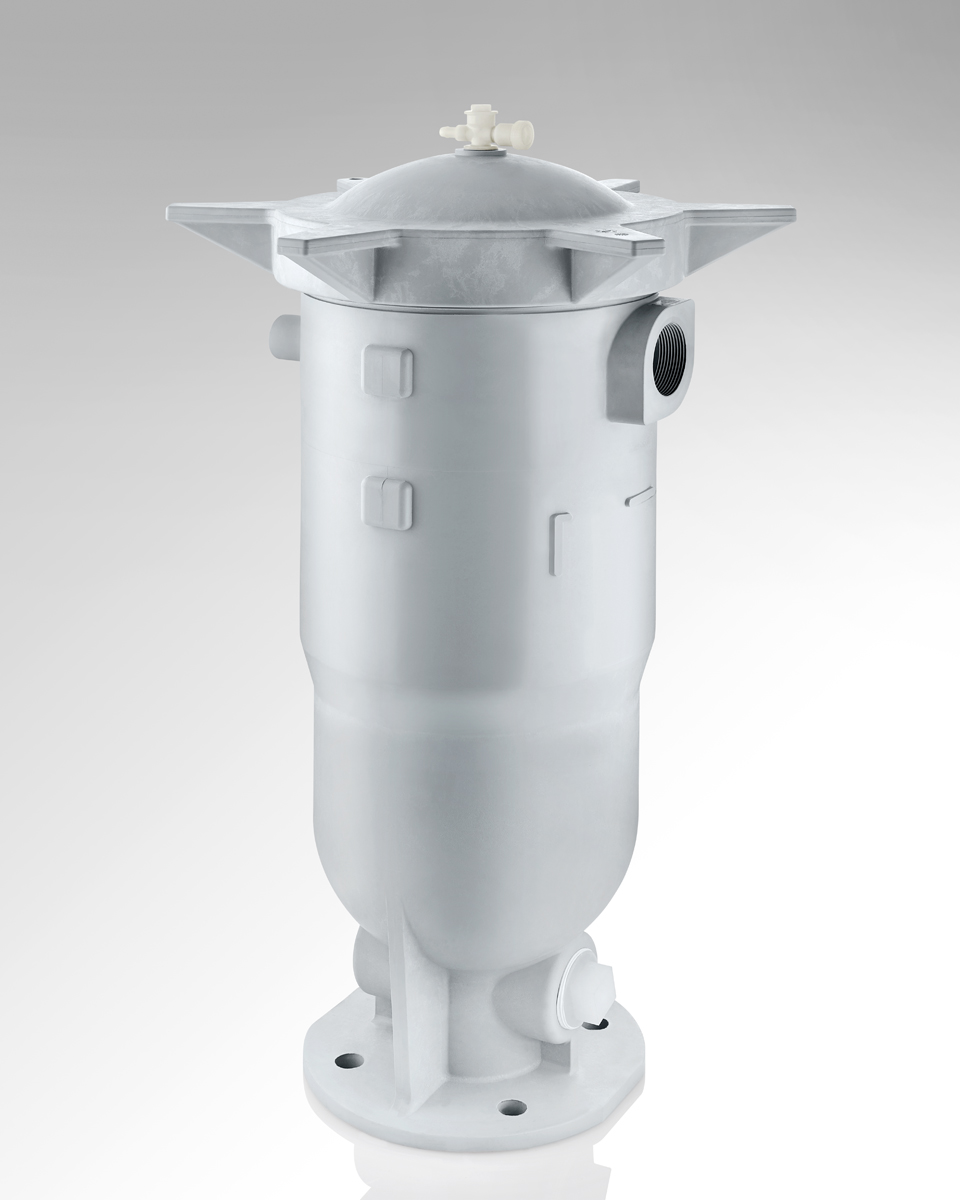

Beutelfilter PL
Das besondere Konstruktionsmerkmal ist der einteilige Grundkörper aus glasfaser-verstärktem Polypropylen oder aus PVDF für hohe Korrosionsbeständigkeit.
Kunststoff-Beutelfiltergehäuse sind produktseitig frei von korrosionsgefährdeten Metallteilen. Die glasfaserverstärkten Polypropylen oder PVDF Gehäuse finden ihren Einsatz bei der Filtration sehr aggressiver Flüssigkeiten.
... Weiterlesen

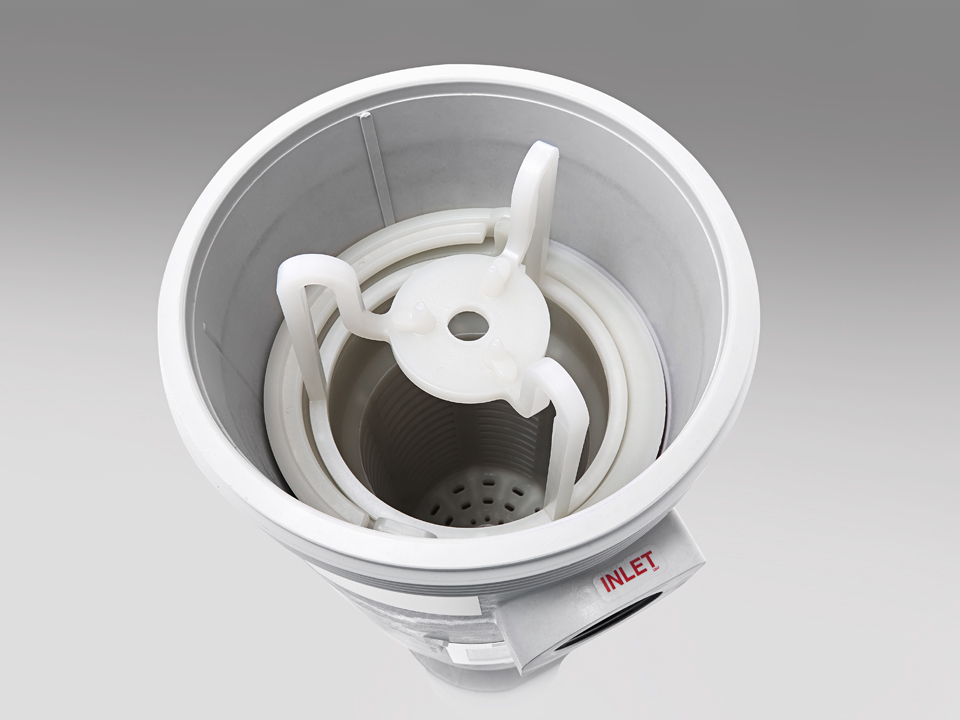

FunktionBeutelfilter bestehen aus den drei Komponenten, Filtergehäuse, Druckaufnahmekorb und Filterbeutel. Die Filtration erfolgt von innen nach außen. Die zu filtrierende Flüssigkeit (Suspension) tritt durch den Einlauf in das Filtergehäuse ein, fließt durch den mit einem Druckaufnahmekorb verstärkten Filterbeutel und verlässt ihn durch den Bodenauslauf. Durch die Verwendung eines Verdrängungskörpers kann die Resttrübmenge reduziert werden. Die im Beutel befindlichen Feststoffe können leicht entsorgt werden, da der Beutel aufgrund seines geringen Eigenvolumens wenig Restflüssigkeit aufnimmt.
Ihre Vorteile und Nutzen

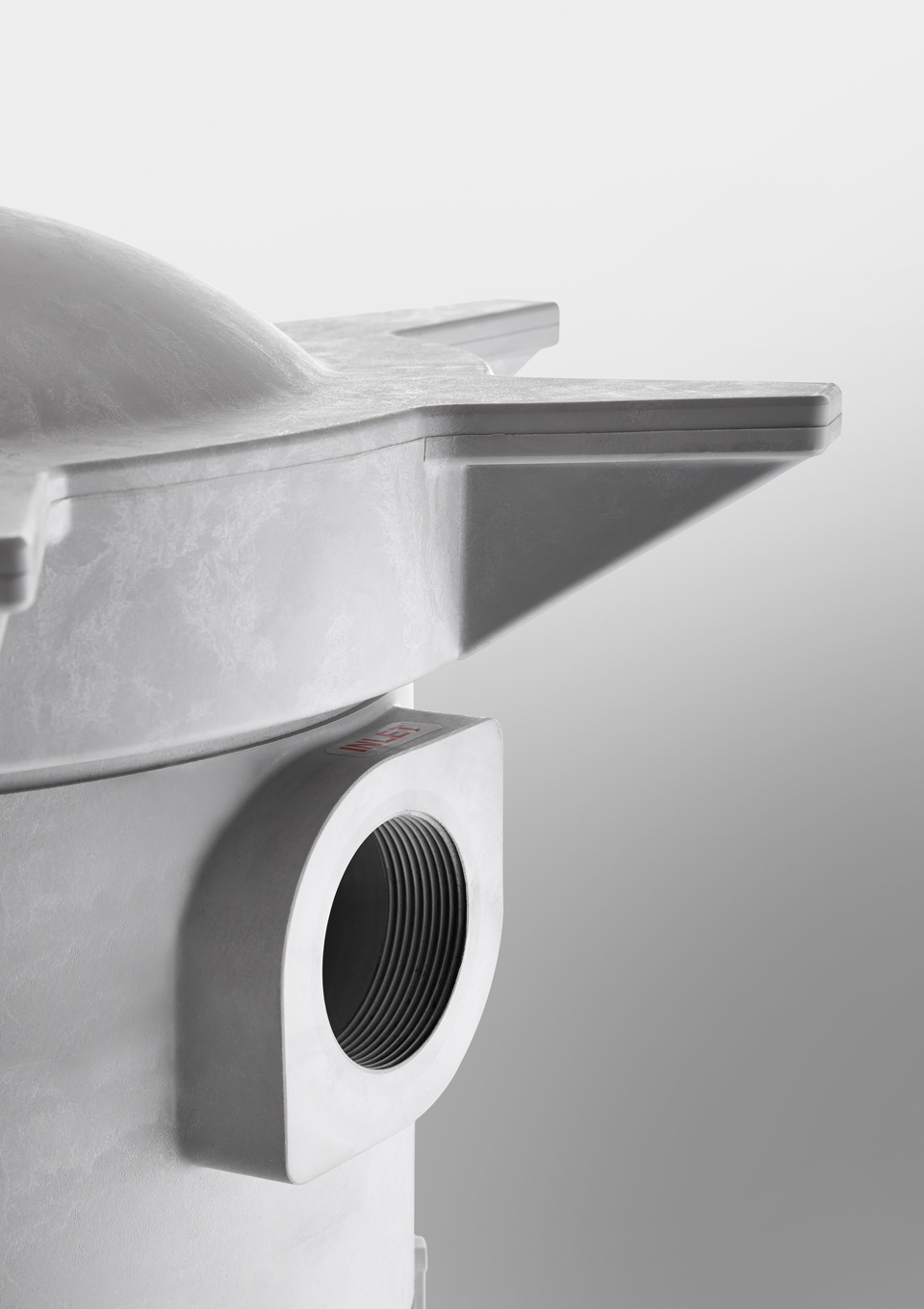

Der integrierte Befestigungsflansch bietet die Möglichkeit einer zuverlässigen Bodenbefestigung. Das Öffnen des Beutelfilters erfolgt manuell. Es sind keine Spezialwerkzeuge notwendig. Es gibt zwei gegenüberliegende Bodenanschlüsse, die wahlweise als Entleerung oder als Produktaustritt benutzt werden können. So kann der Produktaustritt mit dem Produkteintritt auf eine Seite oder auf die gegenüberliegende Seite des Beutelfilters gelegt werden, was die Installation erheblich vereinfacht. Die Anschlüsse werden wahlweise als Muffengewinde oder als Flanschanschluss angeboten. Die Reinigung des Innengehäuses wird durch die einteilige Bauart des Grundkörpers erleichtert. weniger anzeigen
Codierung
| Gerätetyp | Anzahl Beutel | Größe | Material | Druck | Anschluss | Anschlusstyp |
|---|---|---|---|---|---|---|
| PL | 1 | 1 | P | 10 | DN50 | F |
Technische Daten
| Typ | PL |
| Beutelgröße: | 1 | 2 (siehe Ring-Filterbeutel) |
| Max. Betriebsdaten (bar): | 10 | 10 (bei PVDF-Gehäuse 7 bar) |
| Max. Durchsatzleistung (m³/h): | 12 | 24 |
| Werkstoff: | Polypropylen (bei Größe 2 auch PVDF möglich) |
| Anschlüsse: | 2“ Muffen – DN50 (M) I DN50 Flansche (F) |
Downloads
| Datenblatt PL-1-1-P-10-DN50-F PDF | 64 Kb | DE | Datenblatt PL-1-1-P-10-DN50-M PDF | 65 Kb | DE | |
|---|---|---|
| Datenblatt PL-1-2-P-10-DN50-F PDF | 319 Kb | DE | Datenblatt PL-1-2-P-10-DN50-M PDF | 319 Kb | DE | |
| Technische Daten Beutelfilter PDF | 24 Kb | DE |
