Kerzenfilter T-Serie

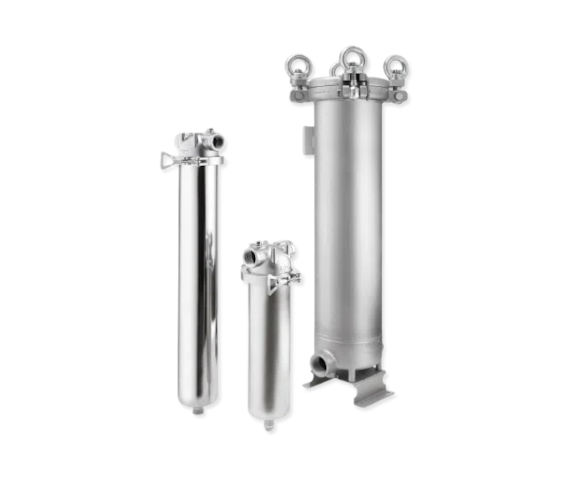

Kerzenfilter der T-Serie bestehen aus hochwertigem Edelstahl und sind für 1, 6, 11, 19, 37 und 73 Filterkerzen in den Längen 10" bis 40" lieferbar.

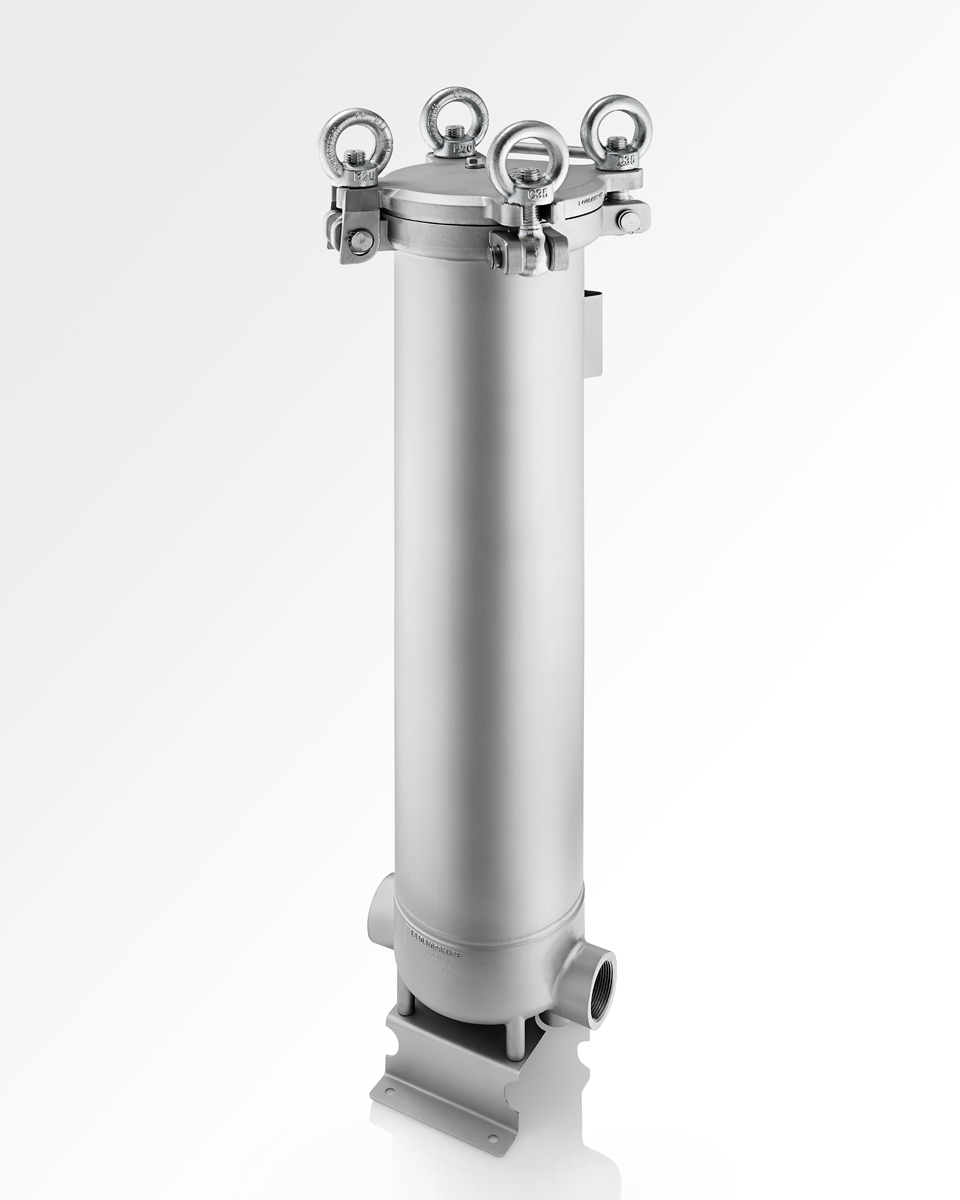

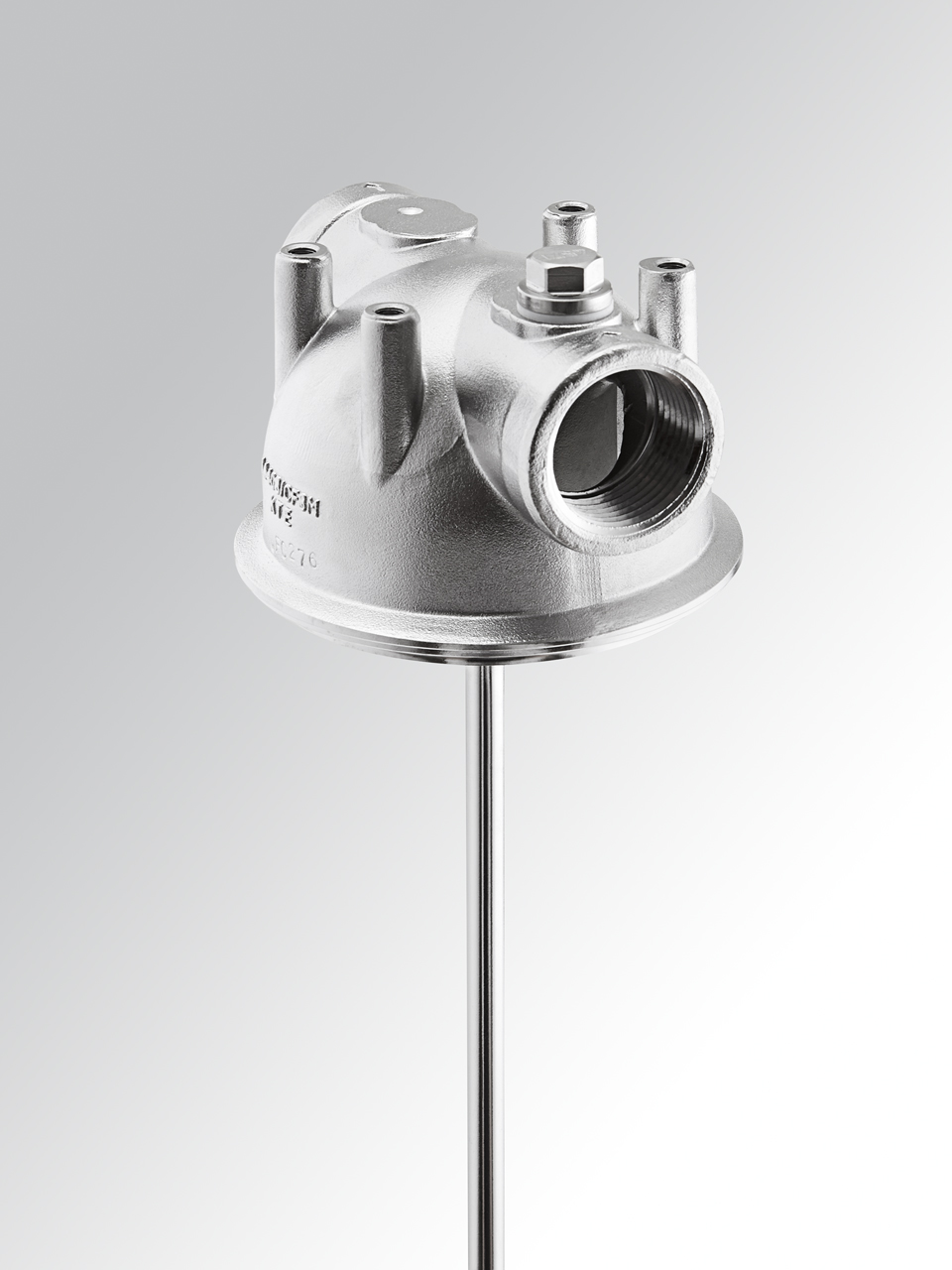

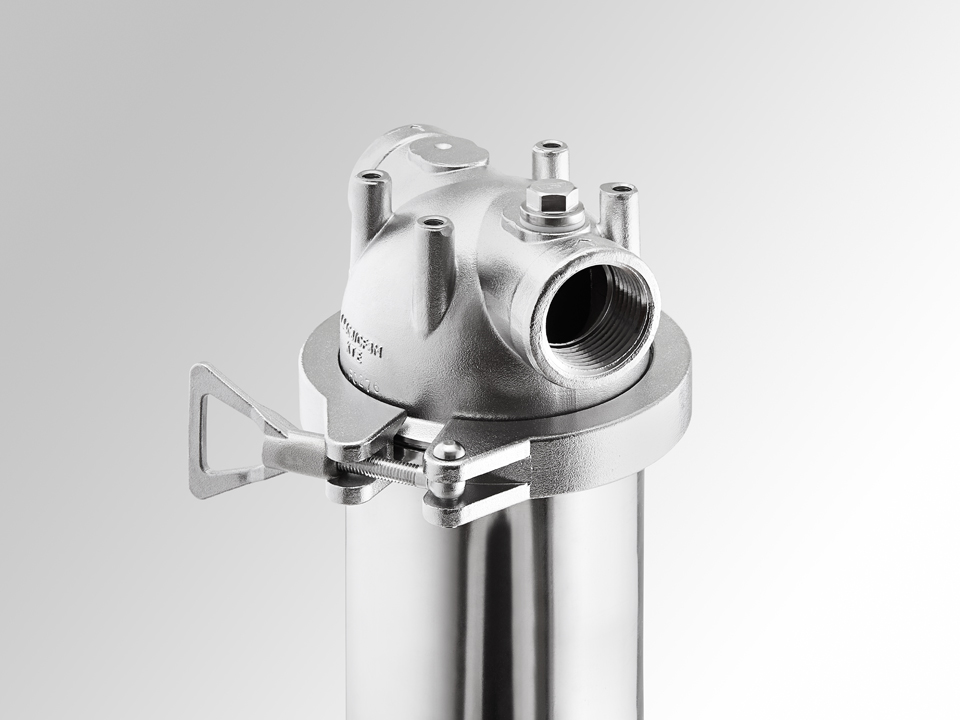

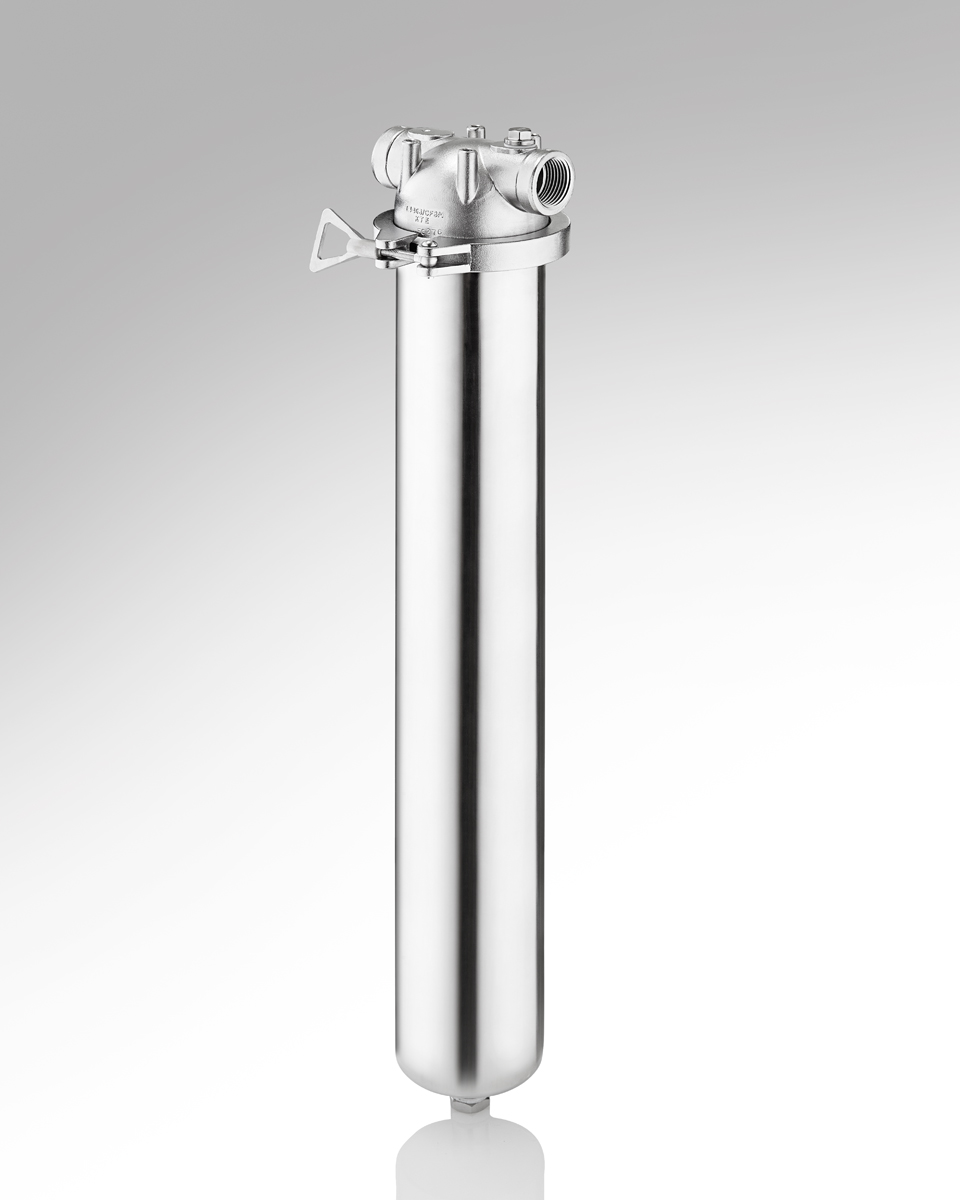

Die Einzelkerzenfilter der T-Serie bestehen aus Kopf und Sumpf und werden mit einer Verschlussschelle geöffnet und geschlossen. Der Kopf des Filtergehäuses ist elektropoliert, der Sumpf ist mechanisch poliert. Einlass und Auslass (1" BSP Muffenanschluss) sind im Gehäusekopf gegenüberliegend angeordnet. Die Gehäuse besitzen eine Entleerung im Boden (BSP 5/8"). Die Abdichtung erfolgt über eine NBR-O-Ringdichtung. Als Zubehör sind die Dichtringe auch in FPM lieferbar. Die Gehäuse gibt es in vier Ausführungen für FilterkerzentypenDOE (Typ 1) und SOE (Typ 2 bis 4). ... Weiterlesen Mehrkerzenfilter der T-Serie sind in Edelstahlausführung (1.4571; 1.4408) bzw. Sonderwerkstoffen (z. B. HASTELLOY)

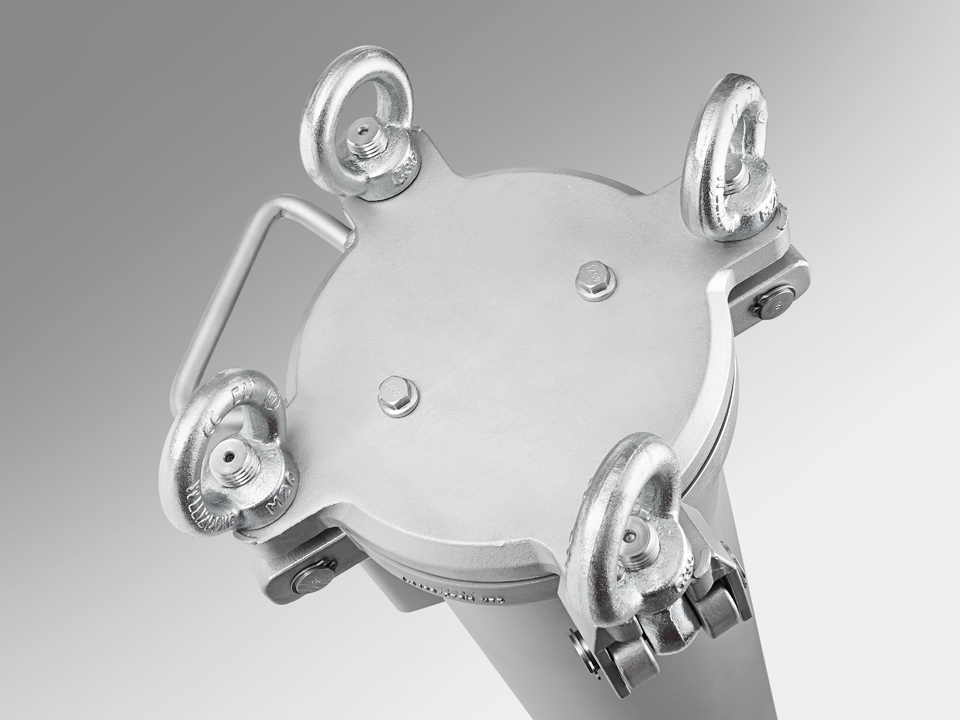

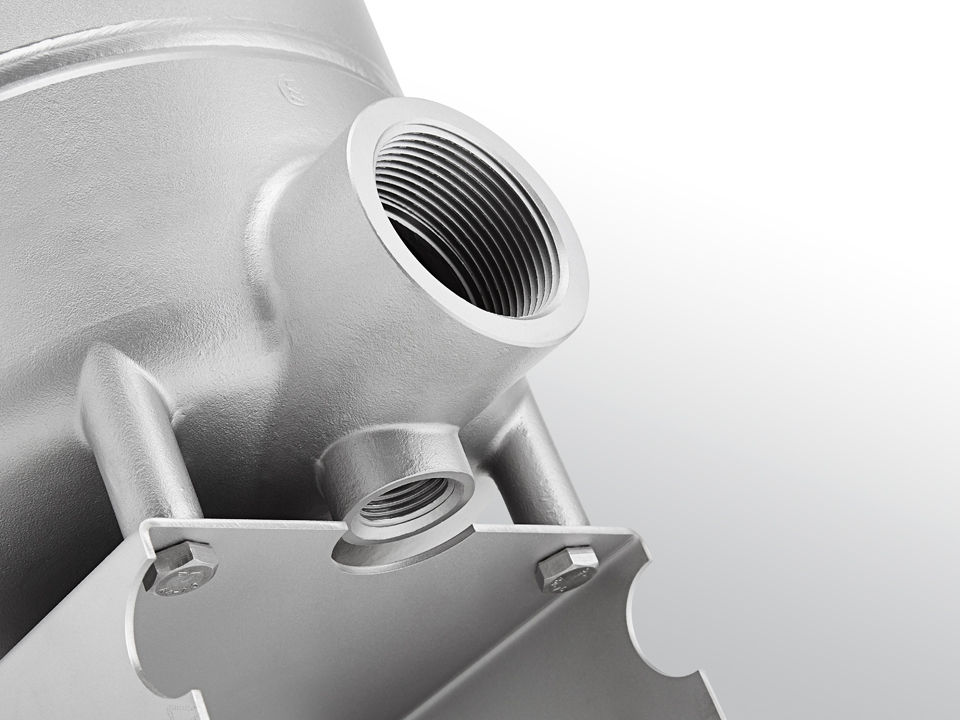

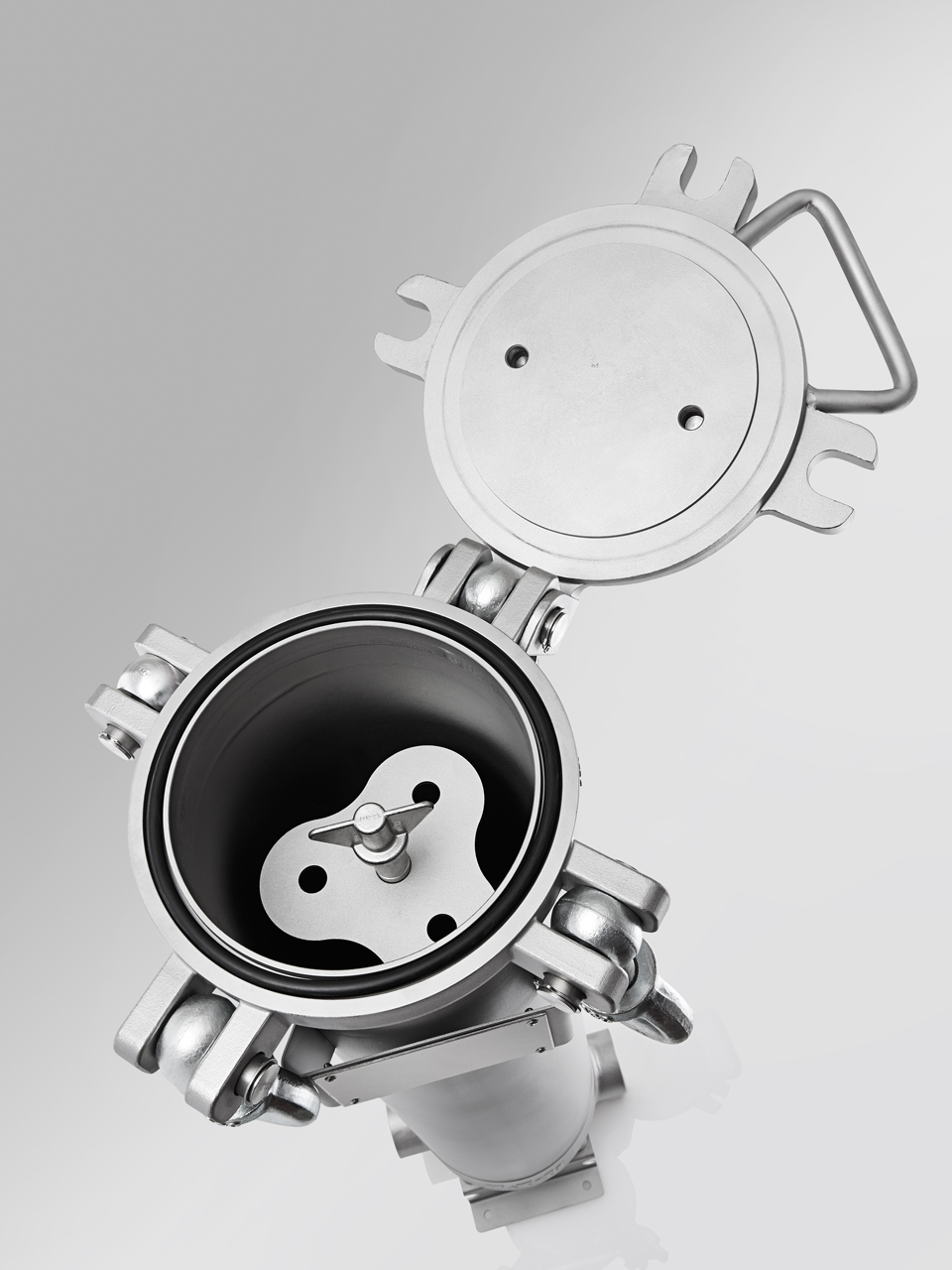

für 6 bis 73 Standardfilterkerzen lieferbar. Je nach Gehäusetyp werden die Filter mit flachem bzw. gewölbtem Deckel, mit Klappaugenschrauben oder Segmentklammerschrauben, mit lose aufliegendem Deckel oder mit Hebeschwenkdeckel (Handrad oder hydraulisch), mit seitlichem Einlauf und zentralem Bodenauslauf geliefert.
Die Behälterabdichtung erfolgt über eine NBR-Dichtung im Deckelbreich. Als Zubehör sind die Dichtringe auch in anderen Werkstoffen wie FPM lieferbar. Die Filter besitzen ein Entlüftung im Behälterdeckel und oberhalb der Bodenlochplatte eine Entleerung. weniger anzeigen
Codierung
| Gerätetyp | Kerzenanzahl | Länge | Material | Anschluss | Kerzentyp | Entlüftung |
|---|---|---|---|---|---|---|
| T | 1 | 10 | S | 1 | 1 | E |
Technische Daten
| T- | 1-10 | 1-20 | 1-30 | 1-40 | 3-10 | 3-20 | 3-30 | 3-40 |
|---|---|---|---|---|---|---|---|---|
| Max. Durchsatzleistung (m³/h) | 2,4 | 4,8 | 4,8 | 4,8 | 4,5 | 9 | 13,5 | 18 |
| Zul. Betriebsbedingungen (bar/°C) | 20 / 121 | 16 / 160 | ||||||
| Volumen (Liter) | 1,8 | 3,2 | 4,4 | 5,8 | 9,2 | 14,7 | 20,1 | 25,6 |
| Gewicht (kg) | 3,9 | 4,5 | 5,1 | 5,7 | 31 | 35 | 40 | 46 |
| (Ein-/Auslass) | 1" Muffe (ISO 228-1) | 1½“ Muffe (ISO 228-1) | ||||||
| Entleerung | 3/8" Muffe (ISO 228-1) | 2 x ½“ Muffe (ISO 228-1) | ||||||
| Entlüftung | keine | 2 x ¼“ Muffe (ISO 228-1) | ||||||
| Werkstoff/Kerzenfilter | Edelstahl 1.4408, 1.4571 | Edelstahl 1.4408, 1.4571 | ||||||
| Werkstoff Dichtungen | NBR O-Ring | NBR O-Ring | ||||||
| Kerzenlänge (") | 10 | 20 | 30 | 40 | 10 | 20 | 30 | 40 |
| Kerzenzahl | 1 | 3 | ||||||
