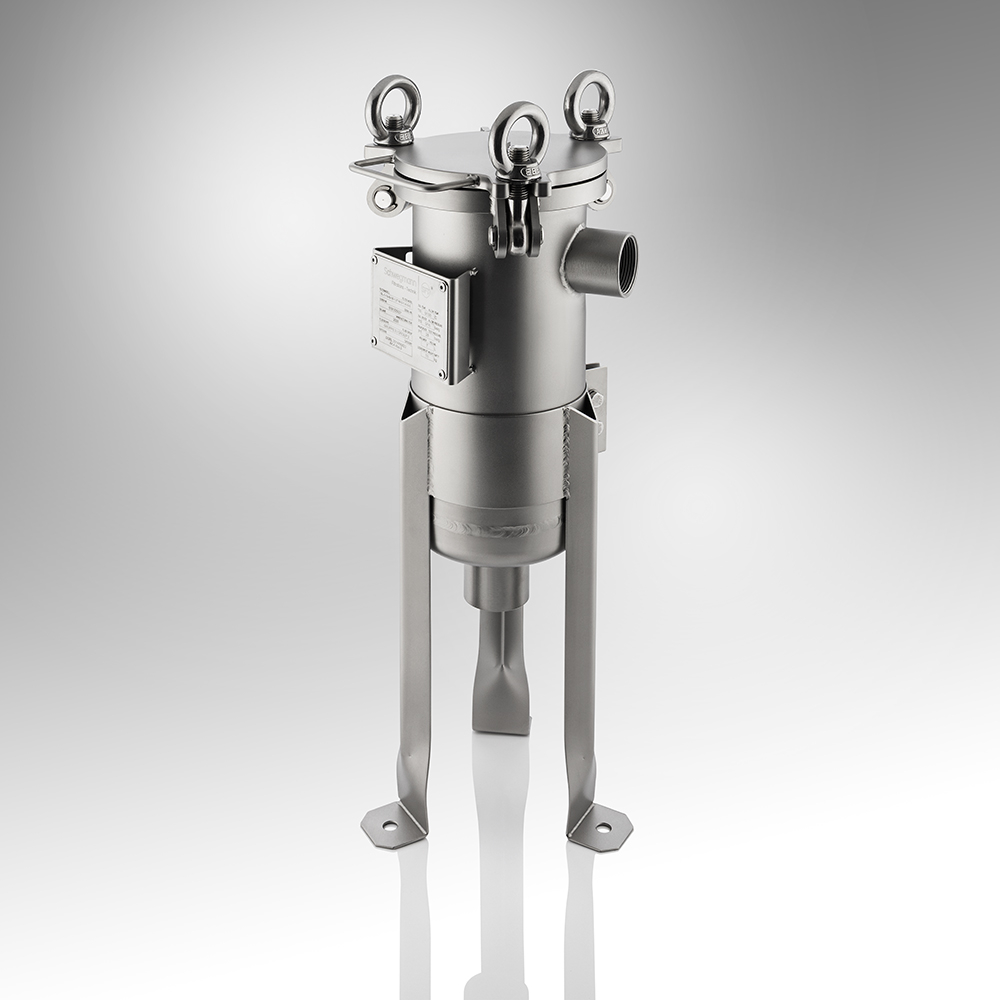

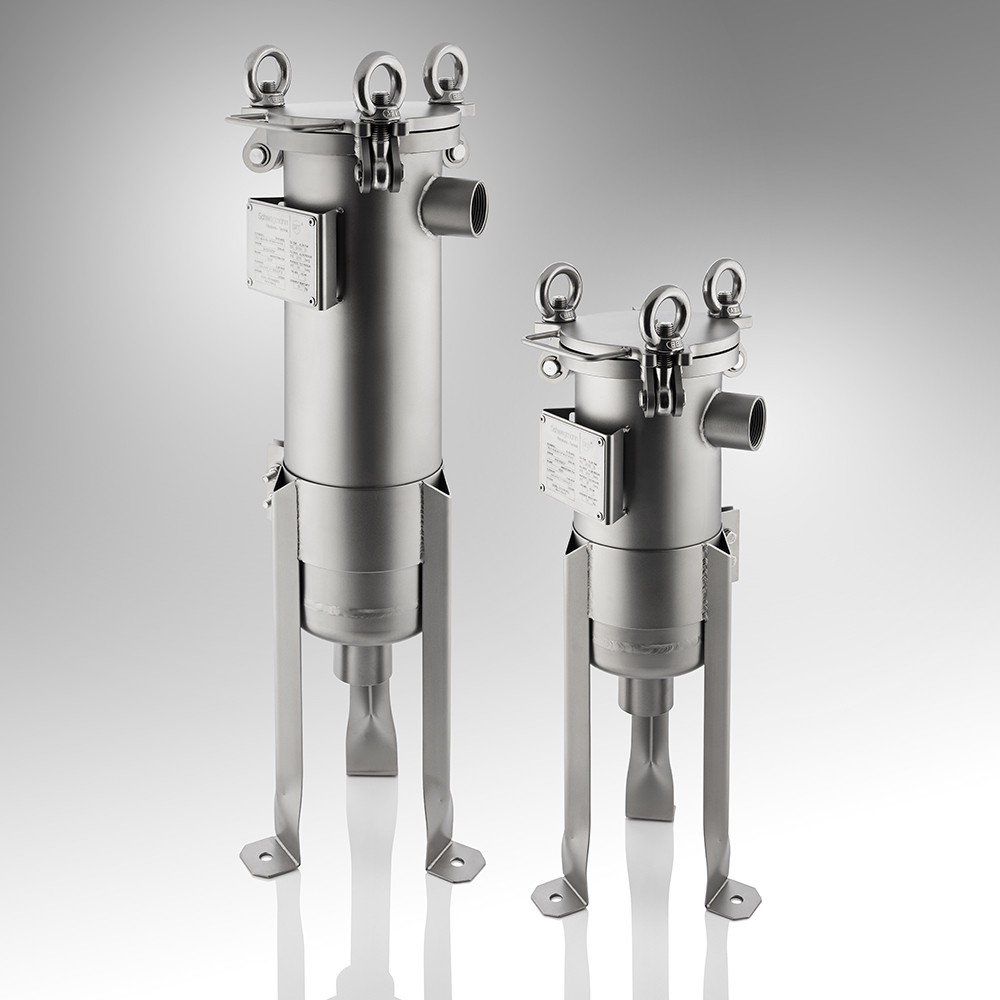

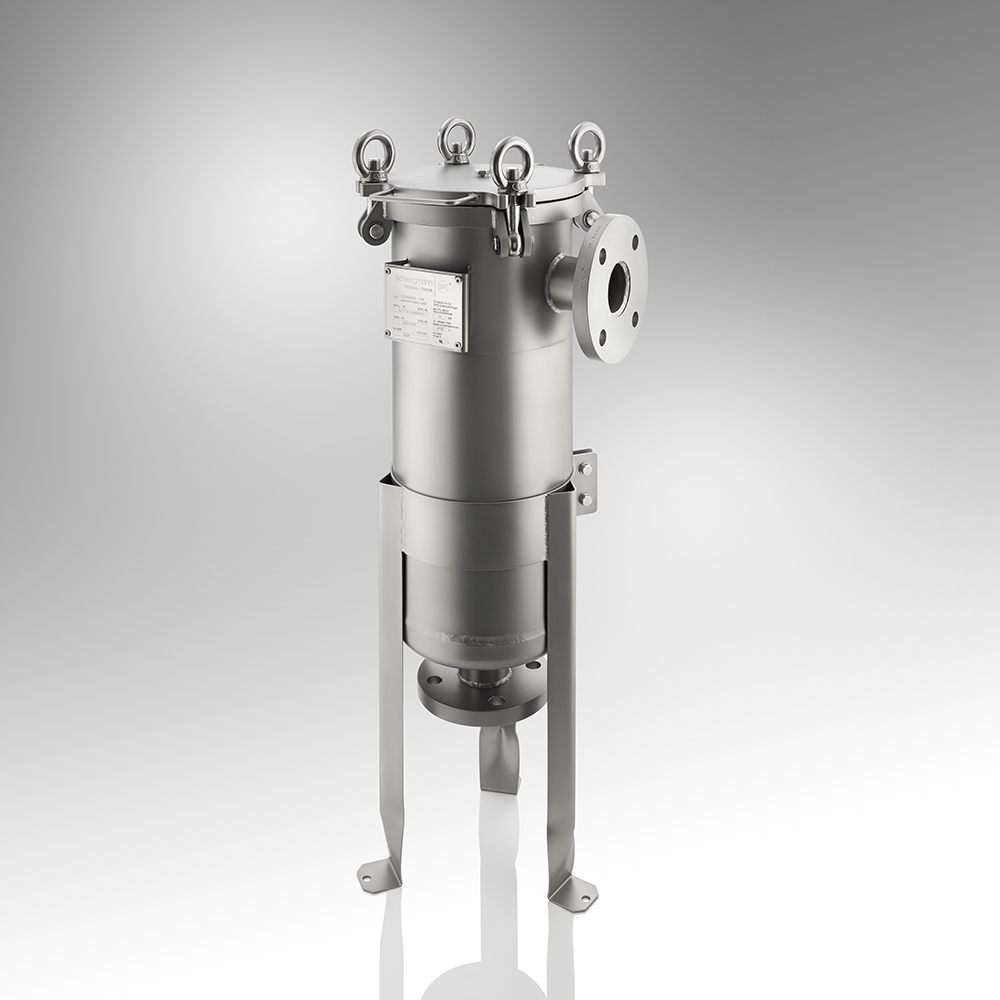

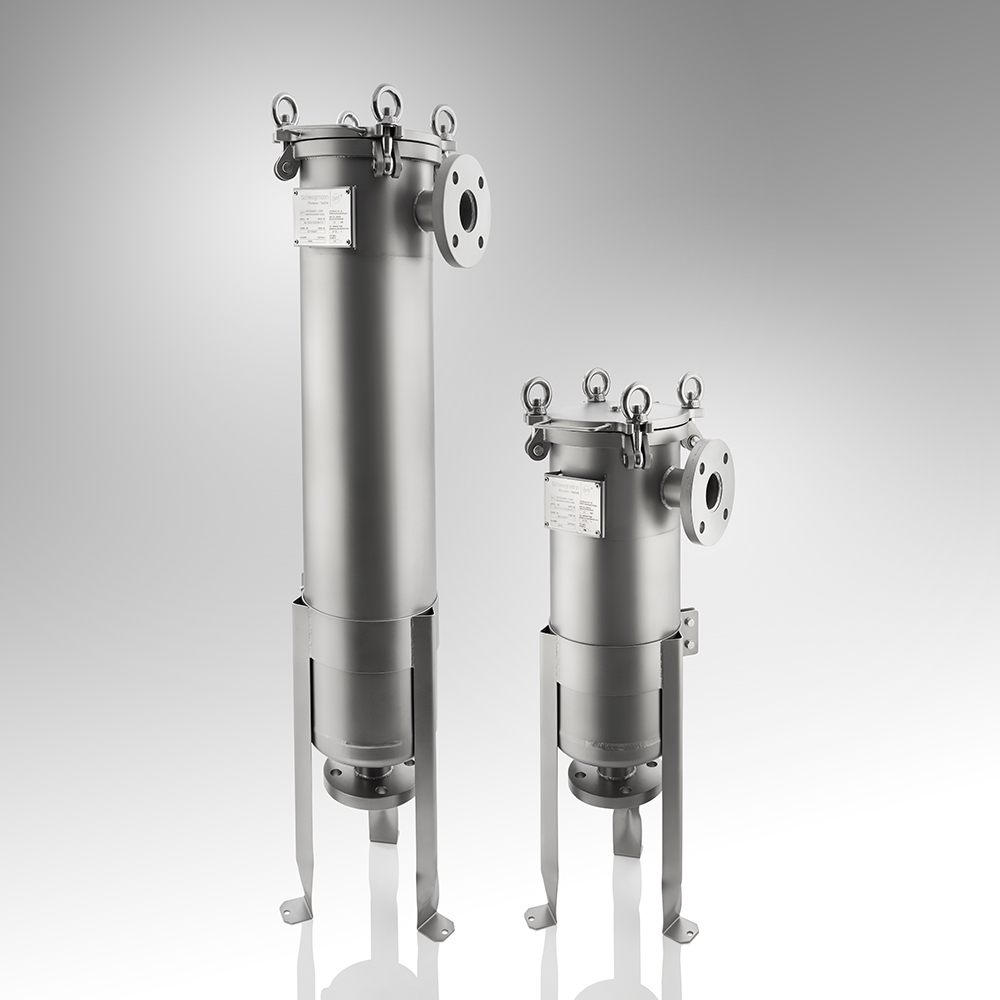

Beutelfilter SL
Die solide Hochdruckausführung mit seitlichem Einlaufprinzip.
Der Unterschied zur EL- und FL-Variante besteht in der soliden Hochdruckausführung. Bei diesem Gerät sind verschiedene Optionen konstruierbar, wie z. B. Milchrohr oder Tri-Clamp Anschlüsse. Die Gehäuse können elektropoliert und verschliffen werden, so dass ein Einsatz in der Lebensmittel- und Pharmaindustrie möglich ist.
... Weiterlesen

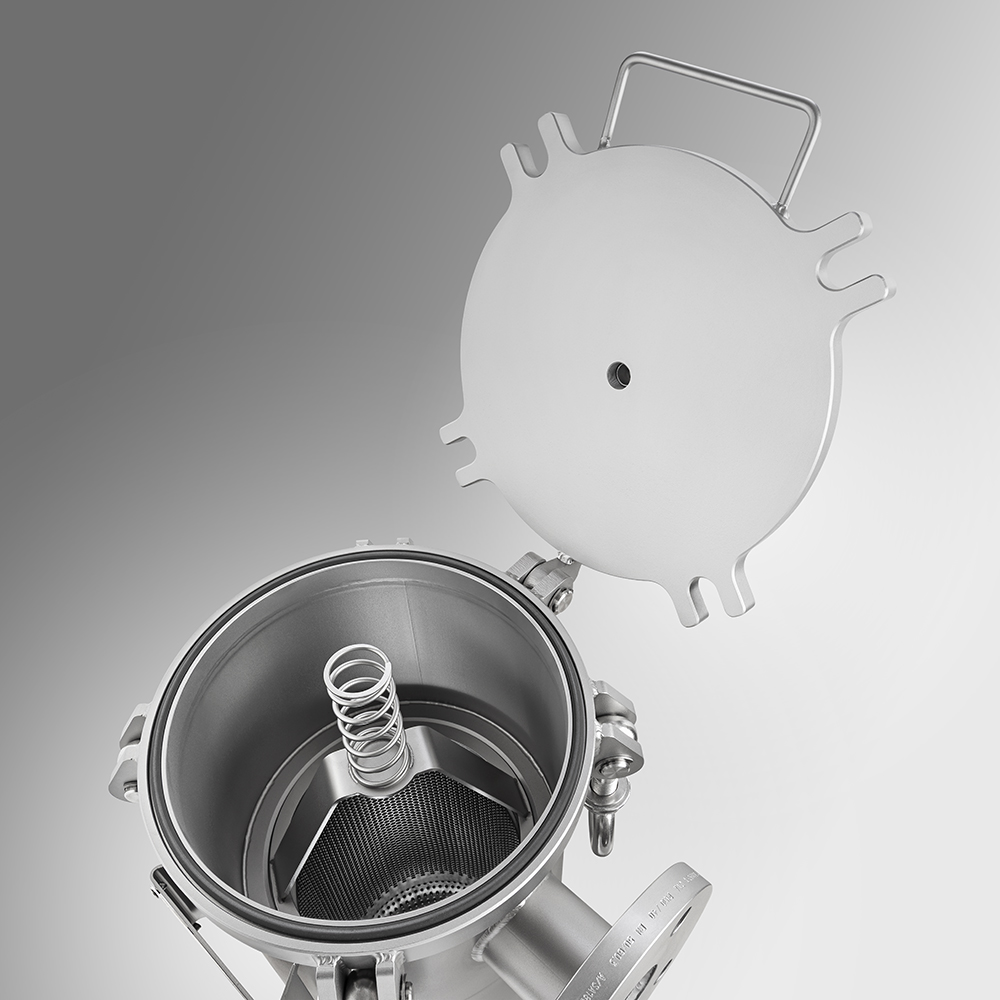

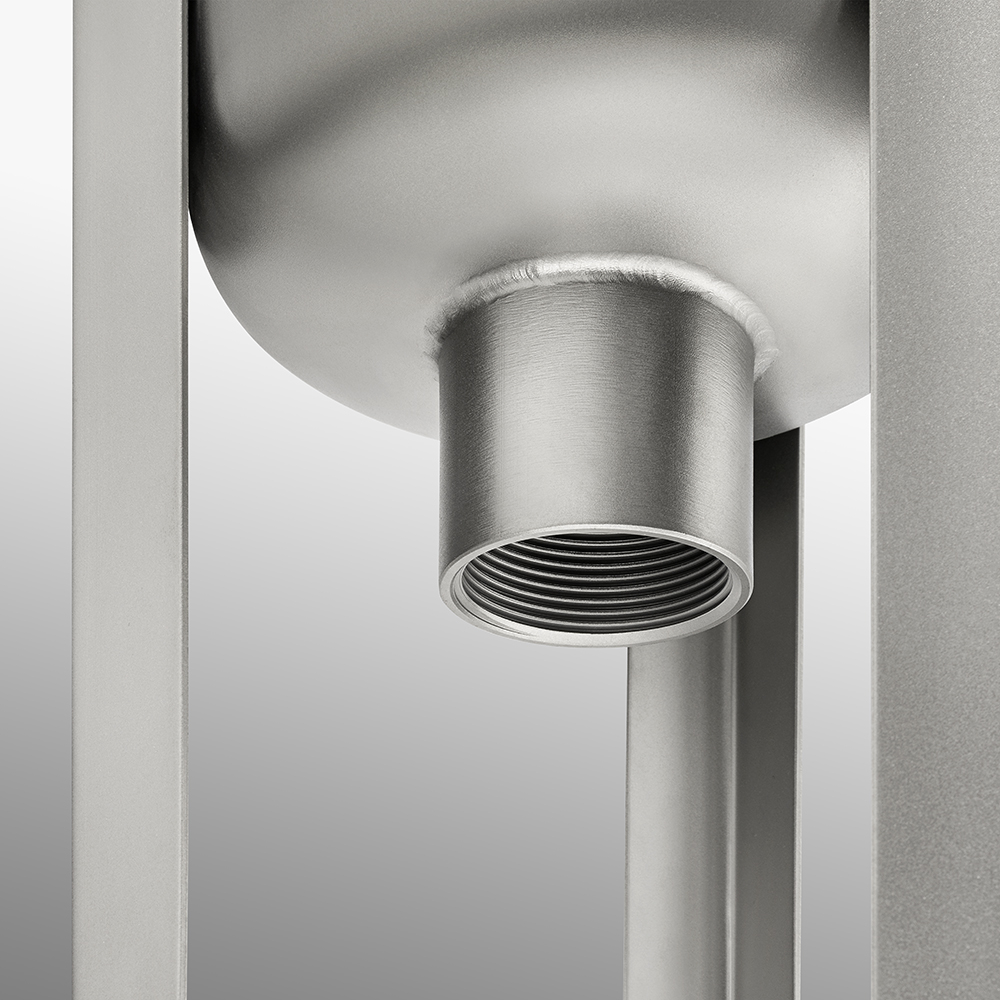

FunktionBeutelfilter bestehen aus den drei Komponenten, Filtergehäuse, Druckaufnahmekorb und Filterbeutel. Die Filtration erfolgt von innen nach außen. Die zu filtrierende Flüssigkeit (Suspension) tritt durch den Einlauf in das Filtergehäuse ein, fließt durch den mit einem Druckaufnahmekorb verstärkten Filterbeutel und verlässt ihn durch den Bodenauslauf. Durch die Verwendung eines Verdrängungskörpers kann die Resttrübmenge reduziert werden. Die im Beutel befindlichen Feststoffe können leicht entsorgt werden, da der Beutel aufgrund seines geringen Eigenvolumens wenig Restflüssigkeit aufnimmt.
Ihre Vorteile und Nutzen
Beutelfilter-Systeme sind anwenderfreundlich, vielseitig, Kosten sparend, robust und qualitativ hochwertig konstruiert. Die Reinigung des Innengehäuses wird durch die glatte und totraumfreie Bauart erleichtert. Zum Öffnen der Beutelfilter sind keine Spezialwerkzeuge notwendig, damit werden die Reinigung und der Wechsel des Filterbeutels vereinfacht. Eine Vielzahl von Ring-Filterbeuteln und ein breites Zubehörprogramm bieten wir ebenfalls an. weniger anzeigen
Codierung
| Gerätetyp | Anzahl Beutel | Größe | Material | Druck | Anschluss | Anschlusstyp |
|---|---|---|---|---|---|---|
| SL | 1 | 1 | S | 10 | DN50 | F |
Technische Daten
| Typ: | SL |
| Beutelgröße: | 1 I 2 I 10 I 20 (siehe Ring-Filterbeutel) |
| Max. Betriebsdaten (bar): | 10 | 10 | 20 | 20 |
| Max. Durchsatzleistung (m³/h): | 20 | 40 | 6 | 12 |
| Werkstoff | Edelstahl 1.4408, 1.4571 |
| Anschlüsse | Größe 1 und 2: DN50 oder DN80 Flansche (F) Größe 10 und 20: 1½" Muffen – DN40 (M) |
Downloads
| Datenblatt SL-1-1-S-10-DN50-F PDF | 119 Kb | DE | Datenblatt SL-1-1-S-10-DN50-M PDF | 119 Kb | DE | Datenblatt SL-1-2-S-10-DN50-F PDF | 62 Kb | DE | ||
|---|---|---|---|---|
| Datenblatt SL-1-2-S-10-DN50-M PDF | 62 Kb | DE | Datenblatt SL-1-10-S-20-DN40-M PDF | 119 Kb | DE | Datenblatt SL-1-20-S-20-DN40-M PDF | 118 Kb | DE | ||
| Technische Daten Beutelfilter PDF | 24 Kb | DE |
