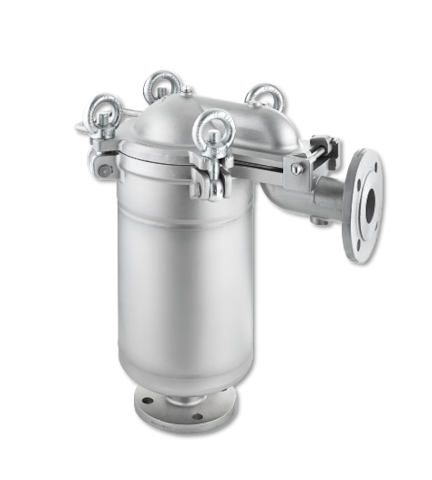

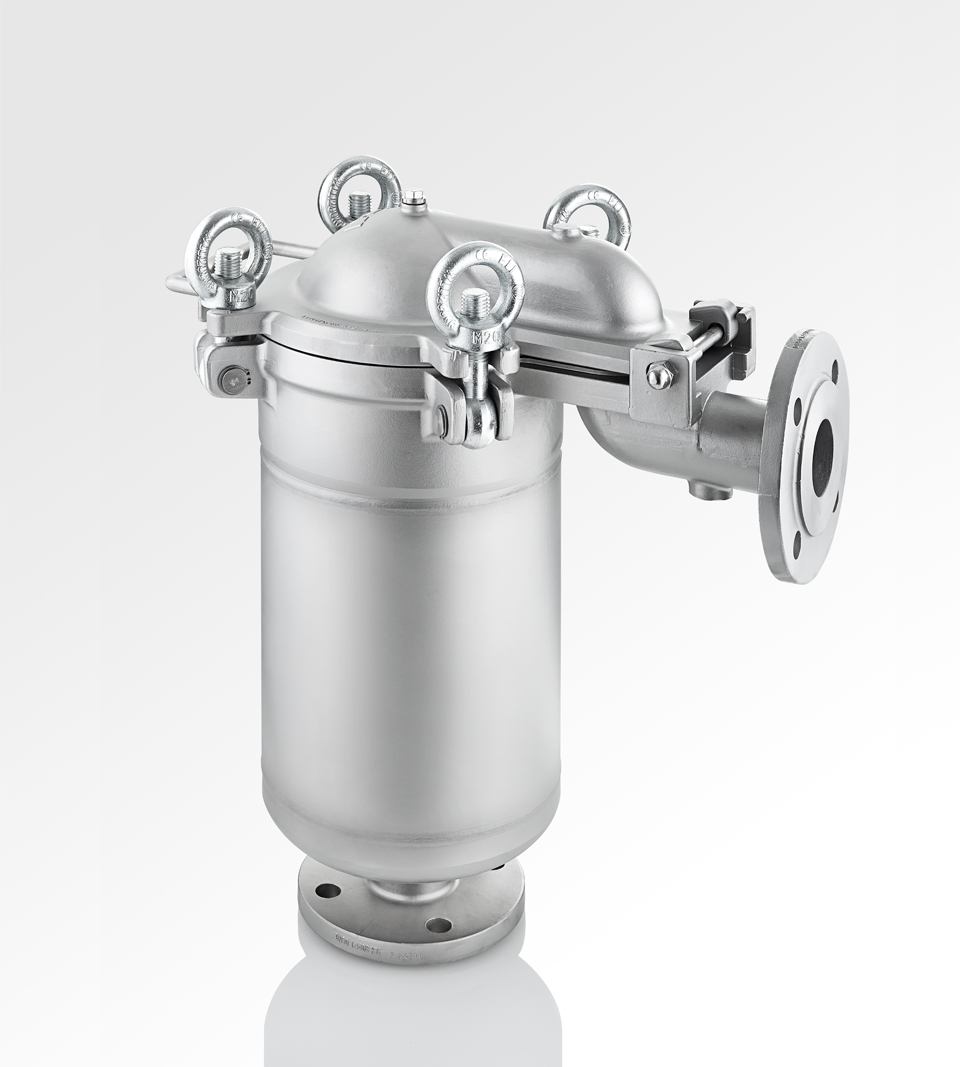

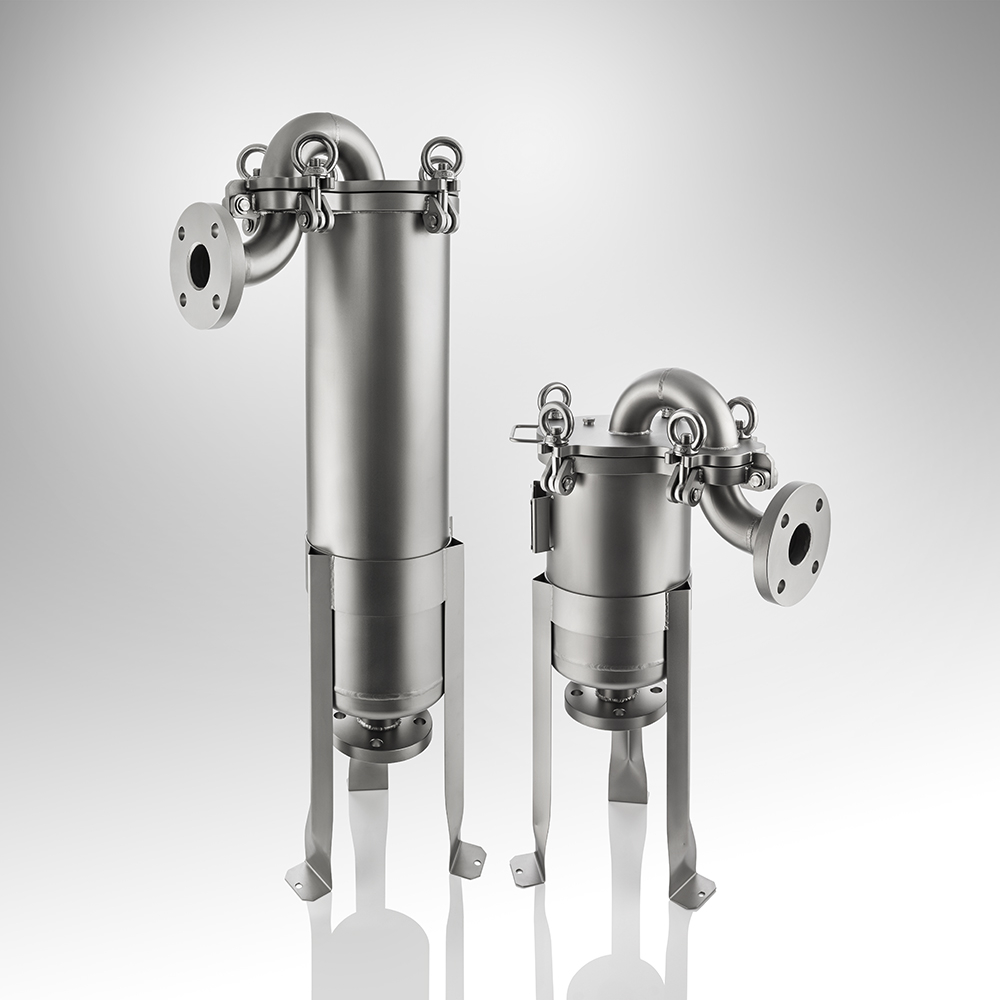

Beutelfilter TL
Die Qualitätsausführung mit Deckeleinlaufprinzip für einen optimalen Produktfluss.

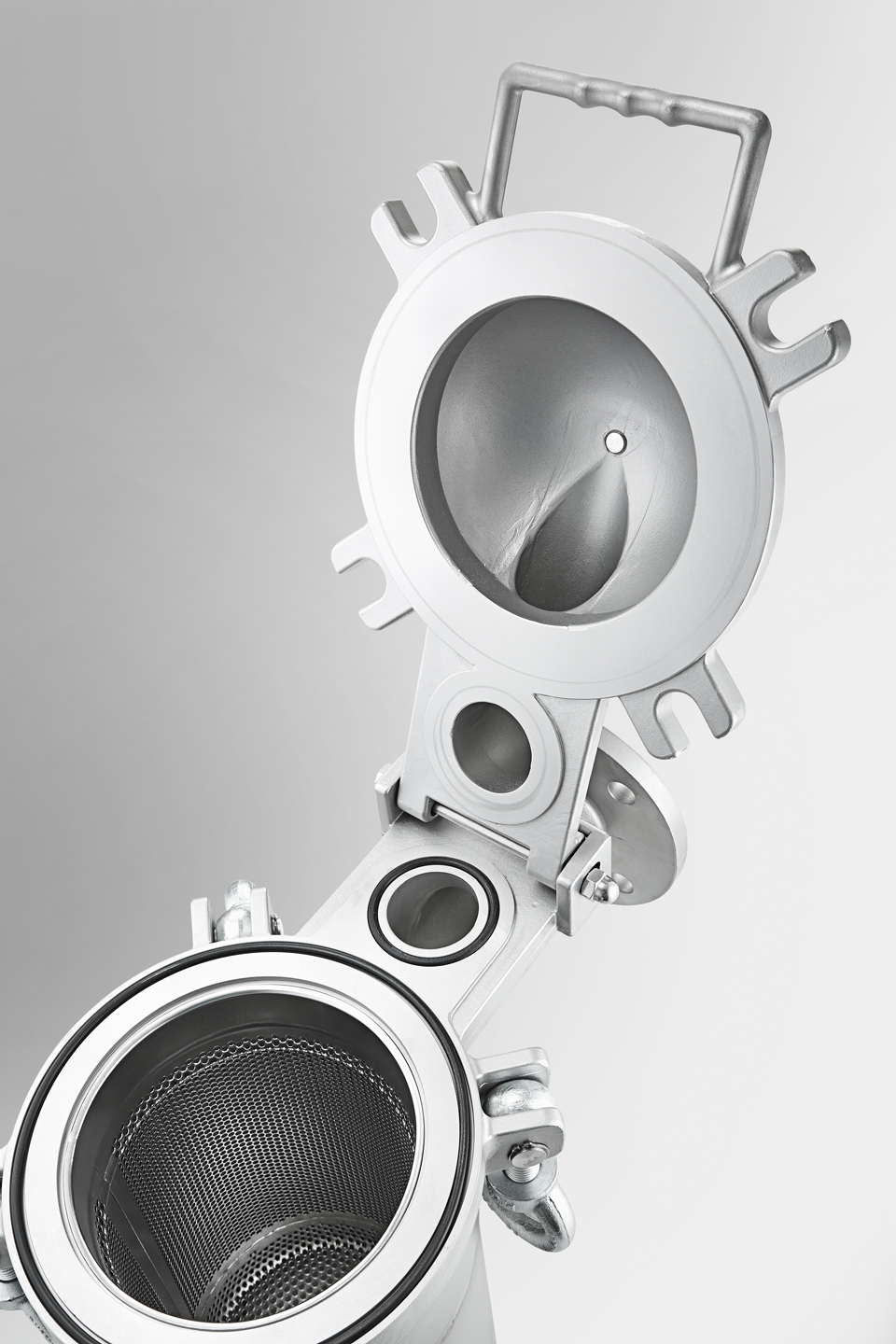

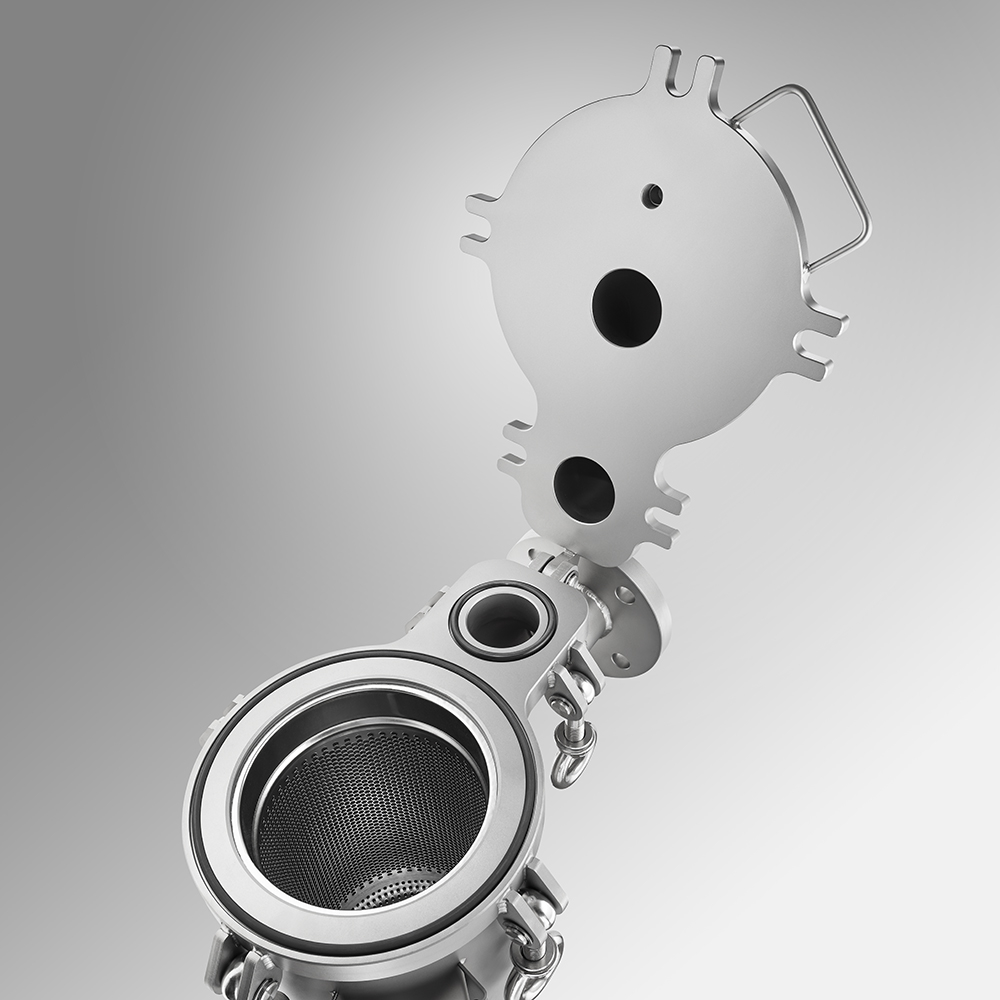

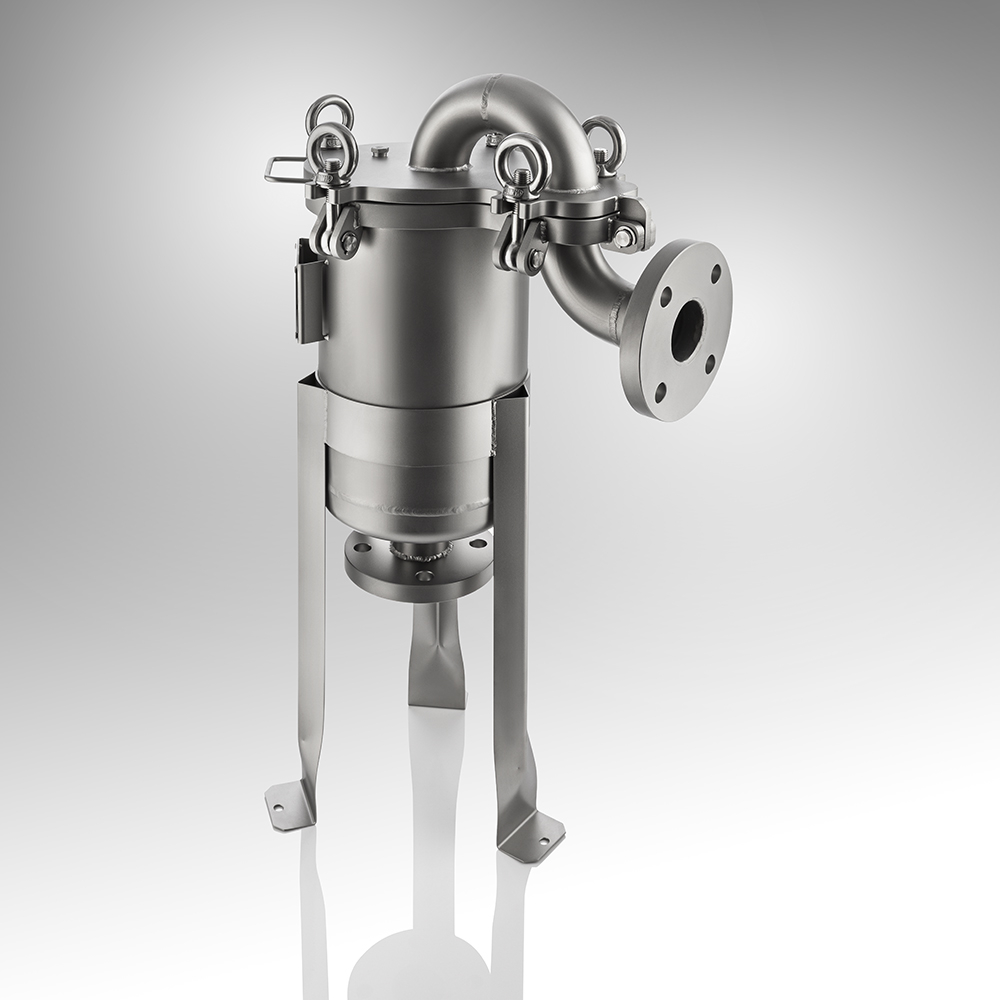

Beim TL-Beutelfilter handelt es sich um eine Qualitätsausführung mit Deckeleinlaufprinzip. Es gewährleistet einen optimalen Produktfluss durch den Deckel in das Filtergehäuse. Die TL-Variante bietet ebenfalls eine Klappdeckelversion. Die Installation erfolgt mittels höhenverstellbaren Fußgestells, welches bei Bestellung mitgeliefert wird.
... Weiterlesen

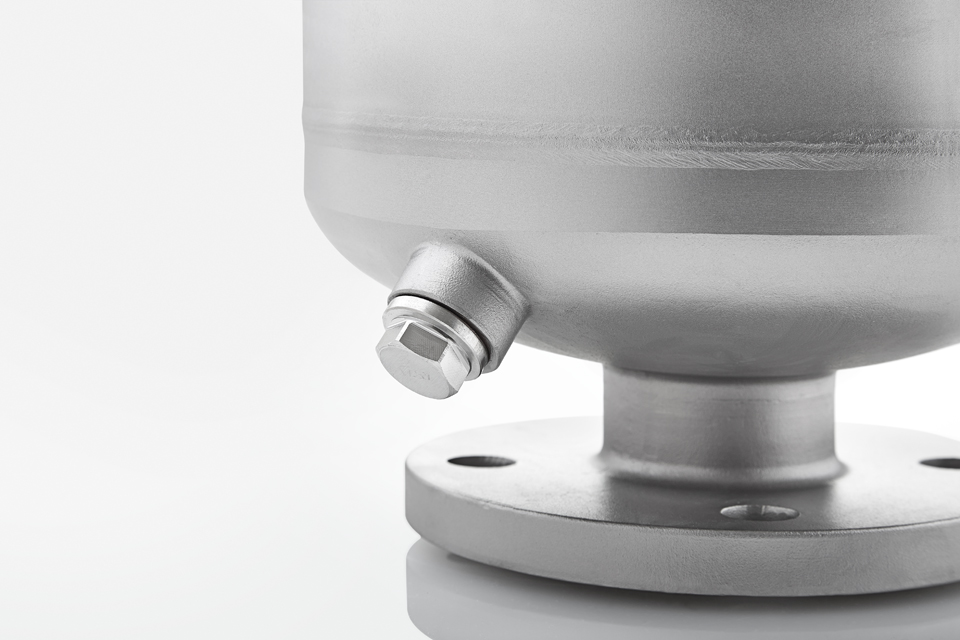

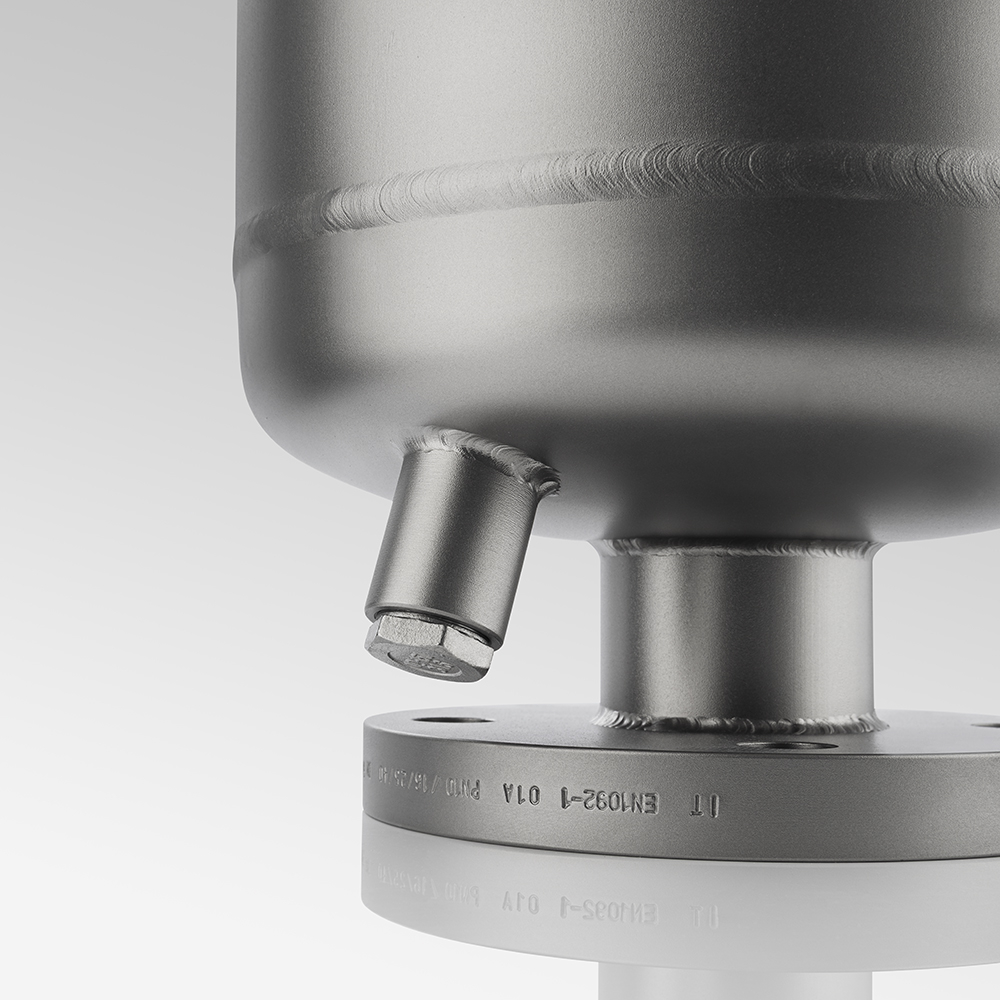

FunktionBeutelfilter bestehen aus den drei Komponenten, Filtergehäuse, Druckaufnahmekorb und Filterbeutel. Die Filtration erfolgt von innen nach außen. Die zu filtrierende Flüssigkeit (Suspension) tritt durch den Einlauf in das Filtergehäuse ein, fließt durch den mit einem Druckaufnahmekorb verstärkten Filterbeutel und verlässt ihn durch den Bodenauslauf. Durch die Verwendung eines Verdrängungskörpers kann die Resttrübmenge reduziert werden. Die im Beutel befindlichen Feststoffe können leicht entsorgt werden, da der Beutel aufgrund seines geringen Eigenvolumens wenig Restflüssigkeit aufnimmt.
Ihre Vorteile und Nutzen
Beutelfilter-Systeme sind anwenderfreundlich, vielseitig, Kosten sparend, robust und qualitativ hochwertig konstruiert. Die Reinigung des Innengehäuses wird durch die glatte und totraumfreie Bauart erleichtert. Zum Öffnen der Beutelfilter sind keine Spezialwerkzeuge notwendig, damit werden die Reinigung und der Wechsel des Filterbeutels vereinfacht. Eine Vielzahl von Ring-Filterbeuteln und ein breites Zubehörprogramm bieten wir ebenfalls an. weniger anzeigen
Codierung
| Gerätetyp | Anzahl Beutel | Größe | Material | Druck | Anschluss | Anschlusstyp |
|---|---|---|---|---|---|---|
| TL | 1 | 1 | S | 10 | DN50 | F |
Technische Daten
| Typ | TL |
| Beutelgröße | 1 | 2 (siehe Ring-Filterbeutel) |
| Max. Betriebsdaten (bar): | 10 | 10 |
| Max. Durchsatzleistung (m³/h): | 20 | 40 |
| Werkstoff: | Edelstahl 1.4408, 1.4571 |
| Anschlüsse: | DN50 Flansche (F) |
Downloads
| Datenblatt TL-1-1-S-10-DN50-F PDF | 102 Kb | DE | Datenblatt TL-1-2-S-10-DN50-F PDF | 111 Kb | DE | |
|---|---|---|
| Technische Daten Beutelfilter PDF | 24 Kb | DE |
